单层门式刚架结构工业厂房结构CAD施工图纸(dwg)(7度抗震)(独立基础)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑

• 建筑高度：单层建筑

• 厂房建筑高度：单层厂房

• 地上层数：1层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑结构形式：钢结构

• 钢结构：门式刚架

• 基础形式 ：独立基础

• 结构安全等级：二级

• 抗震设防烈度：7度抗震

• 风压：0.40kN/平方米

• 雪压：0.35kN/平方米

• 参考图纸：23张

简介：

本项目是江苏某工业厂房，地上单层，建筑结构形式为门式刚架结构，基础为独立基础，7度设防。

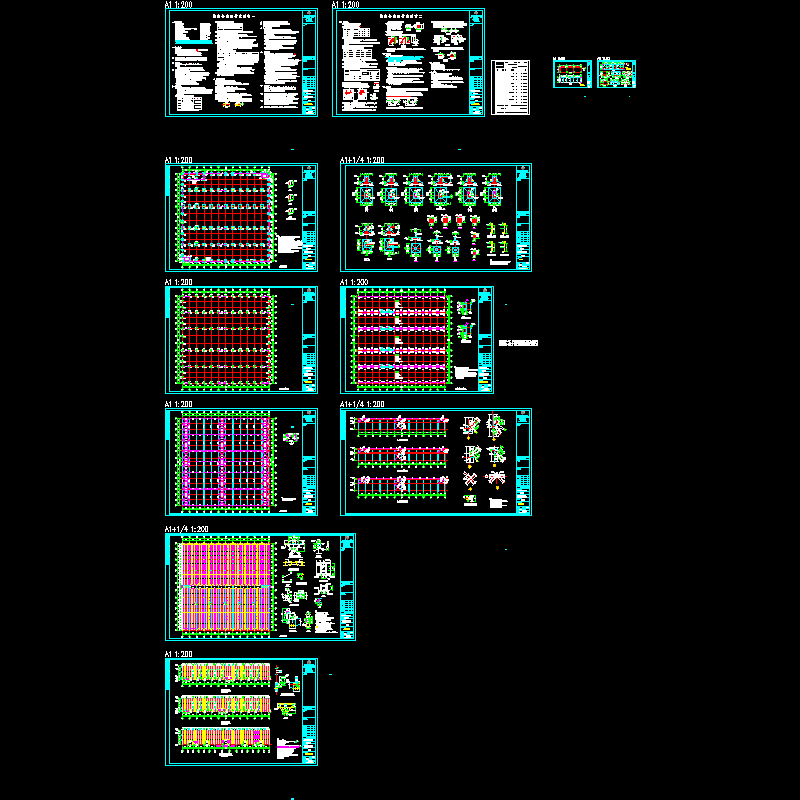

该资料包含：结构设计说明、基础及基础梁平面布置图、基础详图、柱及柱间支撑平面布置图、吊车梁及车档平面布置图、屋面结构布置图、屋面檩条 平面布置图 、墙面结构布置图等共23张图。

基础平面布置图

屋面结构布置图

屋面檩条布置图

柱、柱间支撑平面图

1.结构平面.dwg

2.梁柱施工图.dwg

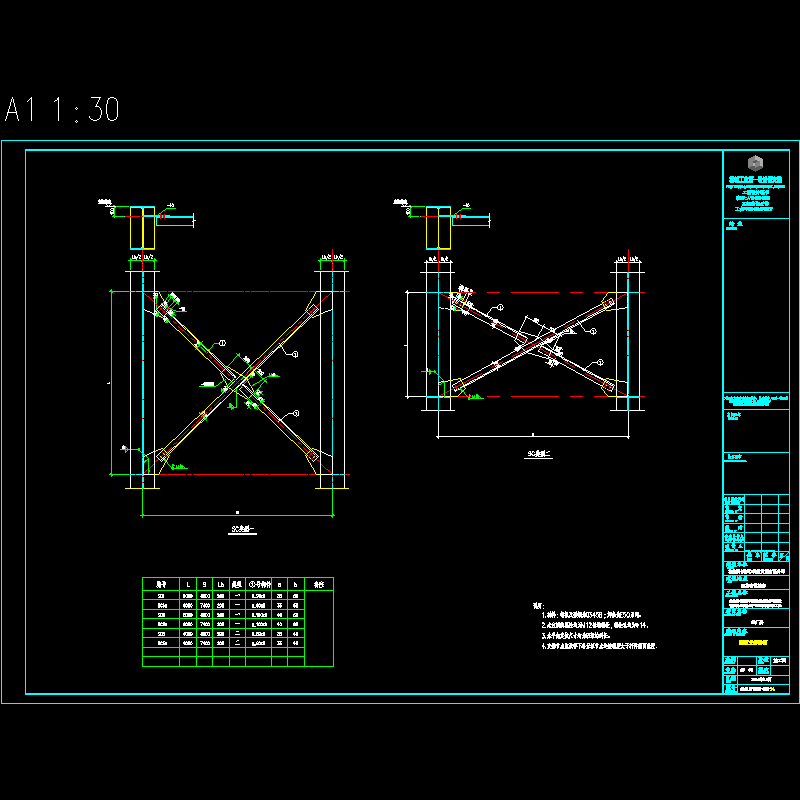

3.支撑结构图.dwg

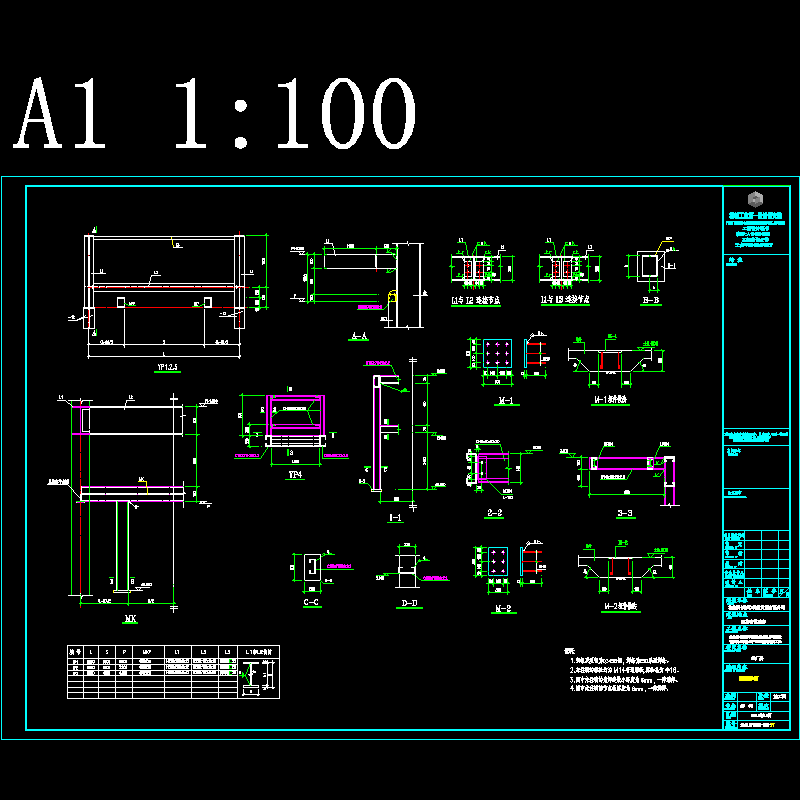

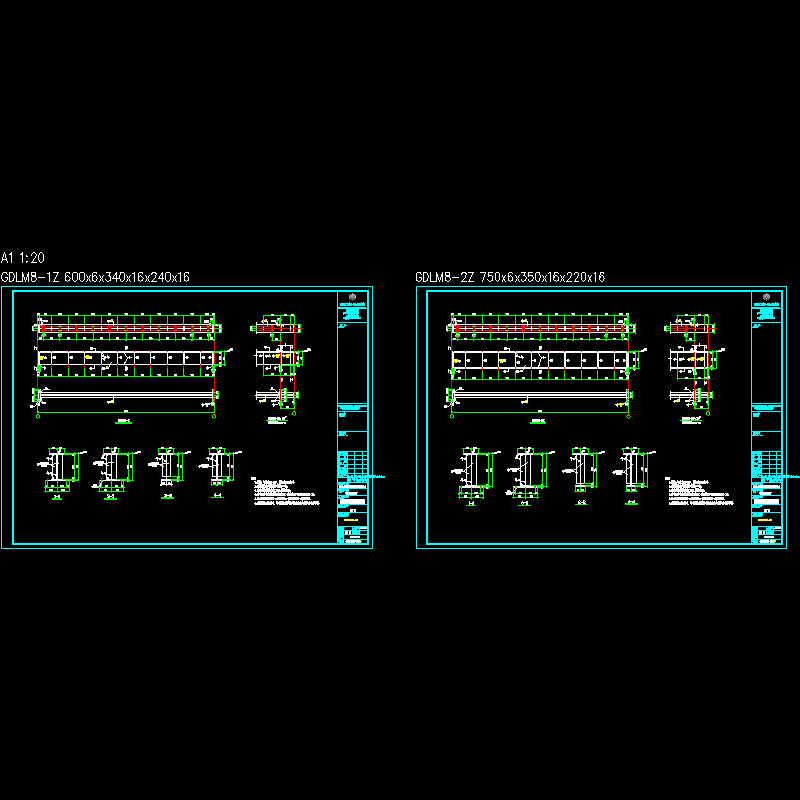

4.吊车梁详图.dwg

5.雨蓬.dwg

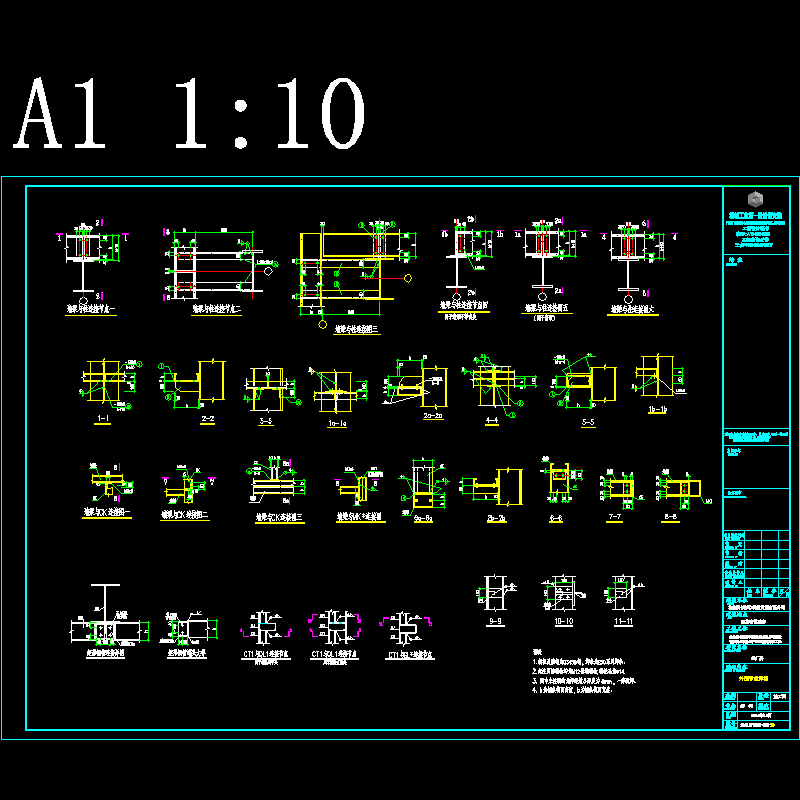

6.外围节点详图.dwg
