单层门式刚架结构工业厂房全套CAD施工图纸2016

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,其他结构
  • 基础形式 :条形基础,独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:80张
  • 设计年代:近代
该附件是 单层门式刚架结构工业厂房全套图2016 ,出图时间是。
建筑概述:辅房部分采用钢框架结构。主要跨度为30m,柱距8m,屋面采用彩钢板内夹保温棉,墙面采用檩条内挂彩钢板外挂复合板。包含图纸类型5种:建筑、结构、电气、给排水、暖通。

附件内含:钢结构设计总说明、基础设计总说明、基础平面布置图、预埋锚栓平面布置图、刚架与屋面支撑平面布置图、屋面支撑详图、柱间支撑平面布置图、柱间支撑详图、刚架立面图、山墙雨篷平面布置图、雨篷梁详图、屋面檩条及隅撑平面布置图、墙面檩条布置图、檩条详图、门框梁与雨篷详图、辅房钢框架柱脚平面布置图、辅房钢框架梁柱平面布置图、辅房钢框架压型楼承板布置图、压型板大样、梁柱节点大样、焊接标准大样、楼梯结构图、建筑施工图设计总说明...... ,cad格式,共计图纸80张。

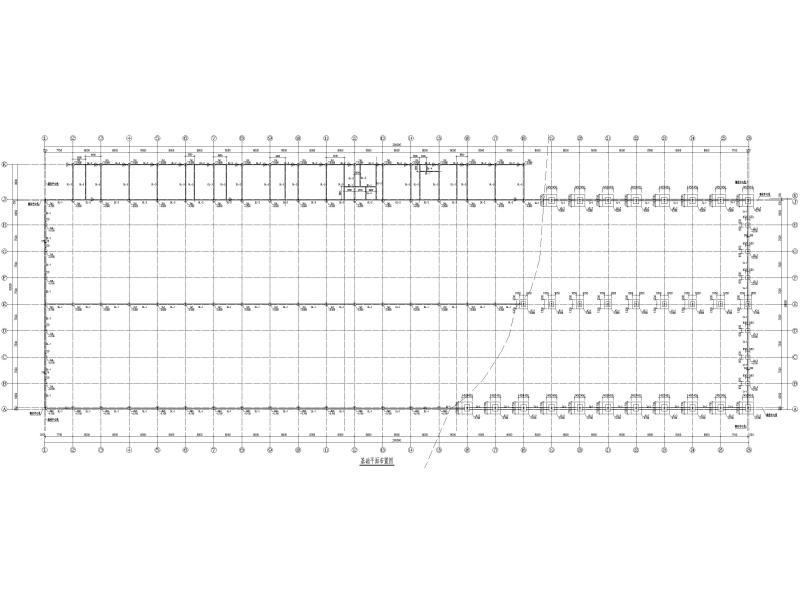

基础平面布置图

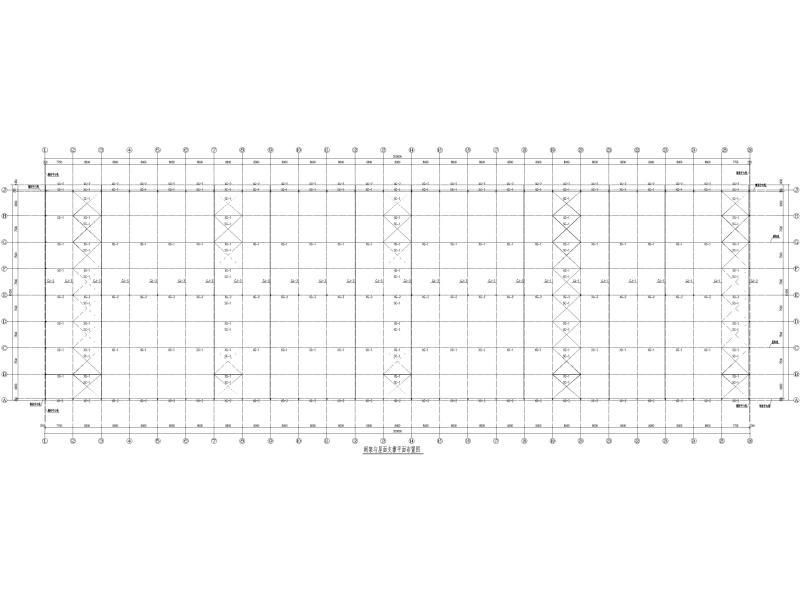

刚架与屋面支撑平面布置图

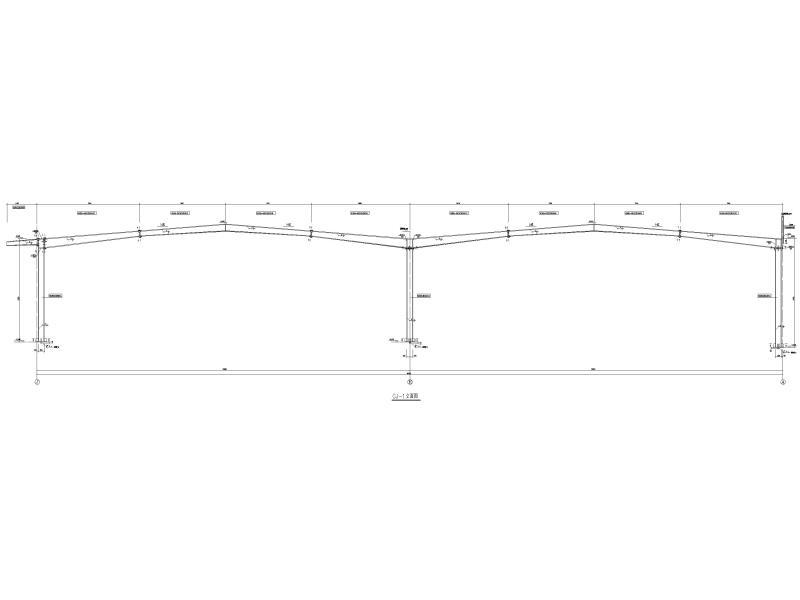

刚架立面图

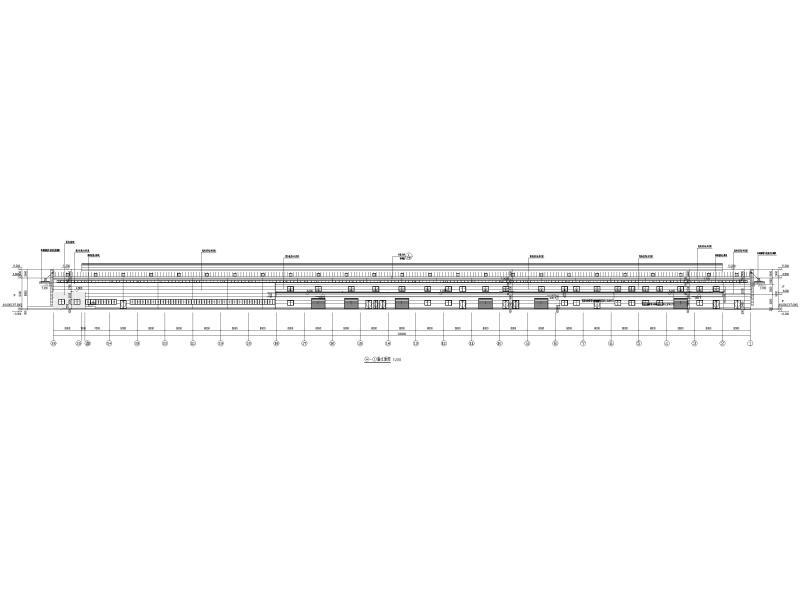

建筑立面图

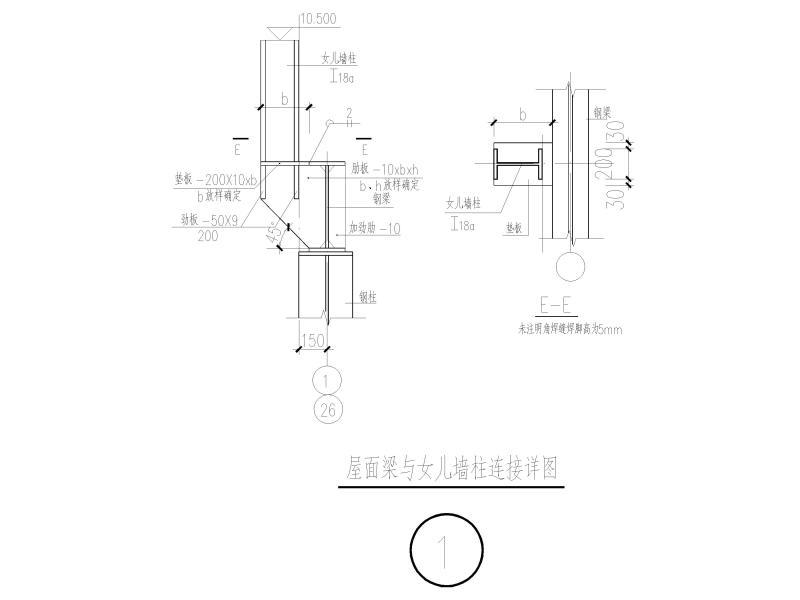

屋面梁与女儿墙柱连接详图
压型板大样
楼梯间平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 单层厂房结构施工图 - 1
    单层厂房结构施工图 - 1
  • 单层厂房结构施工图 - 2
    单层厂房结构施工图 - 2
  • 单层厂房结构施工图 - 3
    单层厂房结构施工图 - 3
  • 单层厂房结构施工图 - 4
    单层厂房结构施工图 - 4
  • 单层厂房结构施工图 - 5
    单层厂房结构施工图 - 5
  • 单层厂房结构施工图 - 6
    单层厂房结构施工图 - 6
  • 单层厂房结构施工图 - 7
    单层厂房结构施工图 - 7
以上是部分截图,请下载附件后查看完整高清内容
