排架厂房结构设计CAD施工图纸（单层厂房，共17张）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢筋混凝土结构
- 钢筋混凝土结构：排架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：24m
- 抗震设防烈度：6度抗震
- 风压：0.3kN/平方米
- 参考图纸：17张
- 设计年代：近代
附件详情
结构设计总说明、基础平面布置图、基础详图、柱子、吊车梁及柱间支撑平面布置图、板图配筋图、模板图、配筋图、柱剖面图、预埋件详图、屋面板.天沟板布置平面图、屋架上弦支撑平面布置图、屋架上弦支撑剖面图、墙体结构布置图、走道板
平面布置图
共17张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

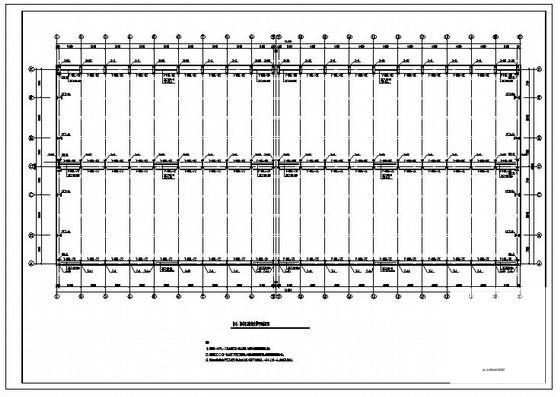

排架结构厂房施工图 - 1 -

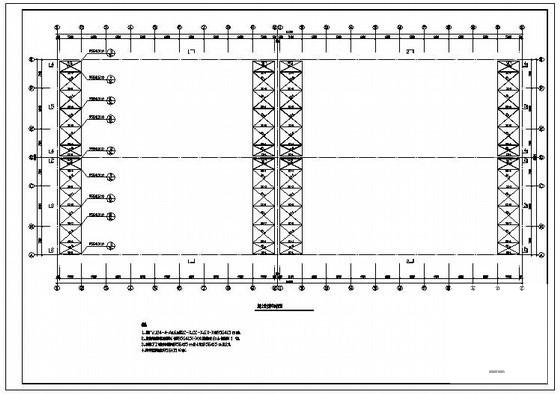

排架结构厂房施工图 - 2 -

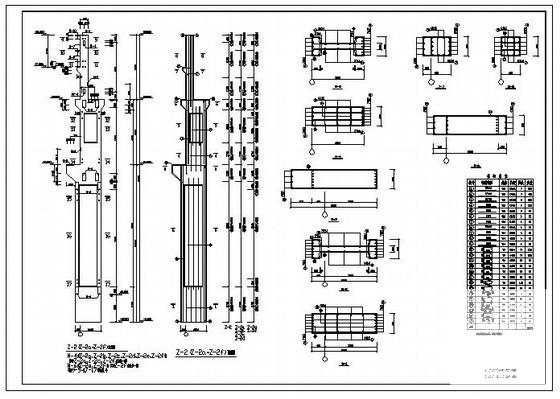

排架结构厂房施工图 - 3 -
排架结构厂房施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.65 MB
- 收藏次数：0
-
文件名称：
附件-995878890798609598756.zip
