一份框排架结构厂房结构CAD施工图纸（桩基础）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层厂房
• 设计阶段：施工图设计
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：排架结构
• 基础形式：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 参考图纸：20张以下
• 设计年代：近代

附件详情

该资料包含：混凝土结构设计总说明，梁平法 结构设计说明 ，墙柱构造通用图说明，钢结构设计图总说明，牛腿大样，钢梁大样图，基础平面图，柱配筋图，吊车梁系统构件布置及其编号示意图，屋架及屋面支撑布置图，屋面檩条布置图，墙梁布置图及大样等
共13张图纸。

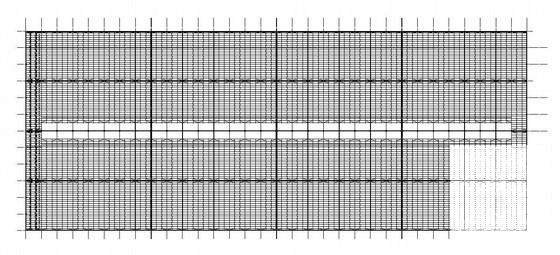

第 1 张图

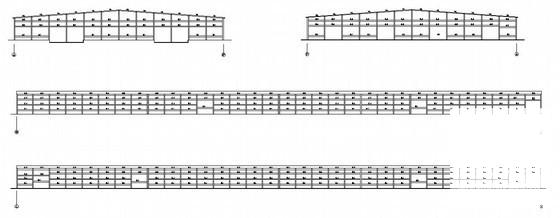

第 2 张图

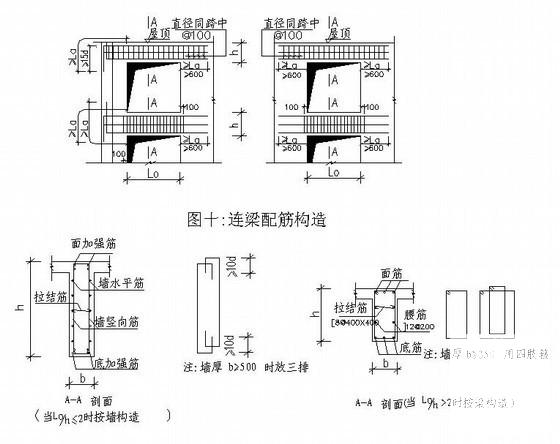

第 3 张图

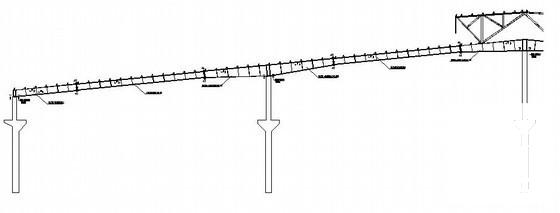

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-9 22:53:35上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
