一份单层钢筋混凝土框排架结构粮仓结构CAD施工图纸(柱下独立基础)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：农业建筑
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：其他结构
• 特种结构：筒仓
• 基础形式 ：独立基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：抗震不设防
• 风压：0.35kN/平方米
• 雪压：0.70kN/平方米
• 参考图纸：32张
• 设计年代：近代

附件详情

该项目为湖南某A、B型共五个粮仓，装粮限高7.0米，该项目为单层钢筋混凝土排架结构，檐高9.0米，基础采用柱下独立基础与夯扩桩基础两种基础，抗震不设防。
该资料包含： 结构设计说明 ，基础结构平面布置图、结构 平面布置图 、柱配筋图、圈梁配筋图、拱板布置图、屋架配筋图、 节点详图 等共32张图纸。

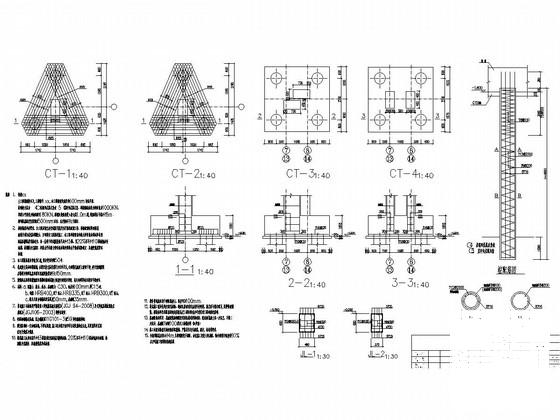

桩基础详图

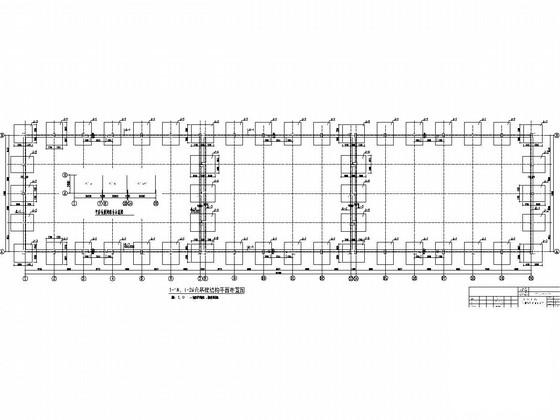

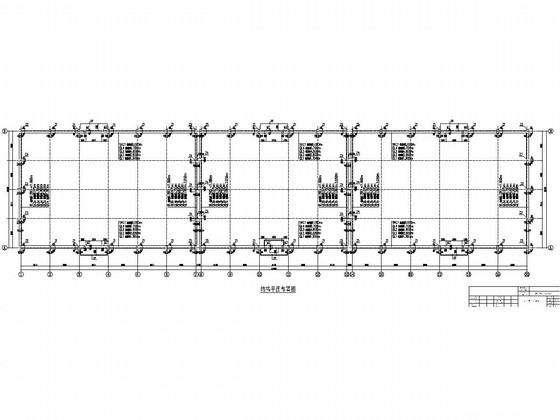

结构平面布置图

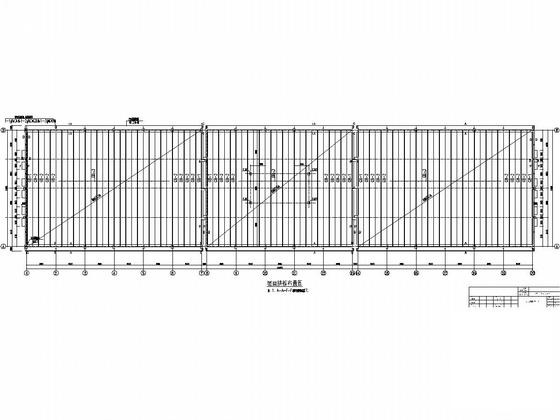

屋面拱板布置图

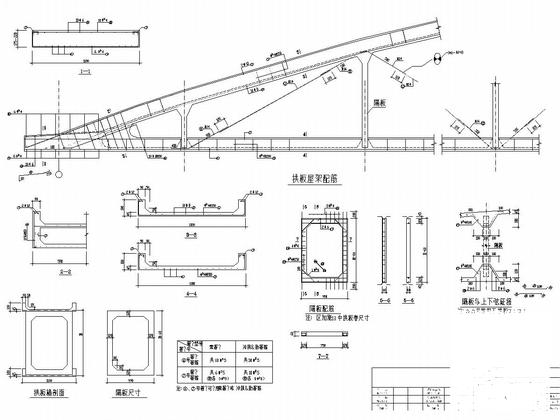

拱板屋架配筋图

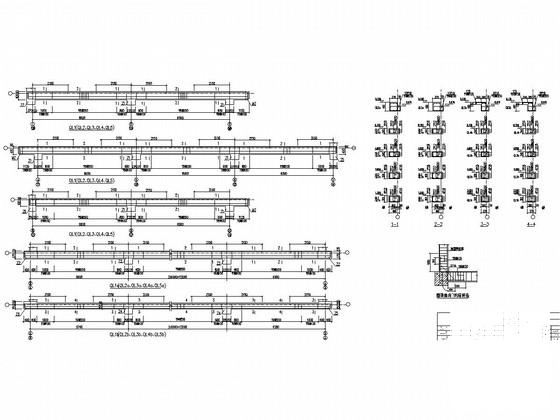

圈梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
