一份单层单山单跨门式刚架火电厂结构CAD施工图纸(30米跨)(柱下独立基础)

[复制链接]

0

主题

0

帖子

1350

积分

超级版主

Rank: 8Rank: 8

积分
1350
发表于 2020-3-8 19:56:45 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:30m
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:7张

附件详情

该项目是钢结构火电厂项目,跨度为30m,柱距为 6.25m、6.5m,屋面采用单层彩色压型钢板,基础采用柱下独立基础,抗震设防烈度为7度。
包括:钢结构设计总说明,钢柱平面布置图,钢柱、基础详图,屋面结构布置图,屋面檩条布置图,柱间支撑布置图,屋顶 平面布置图 ,剖面图等共计7张图。

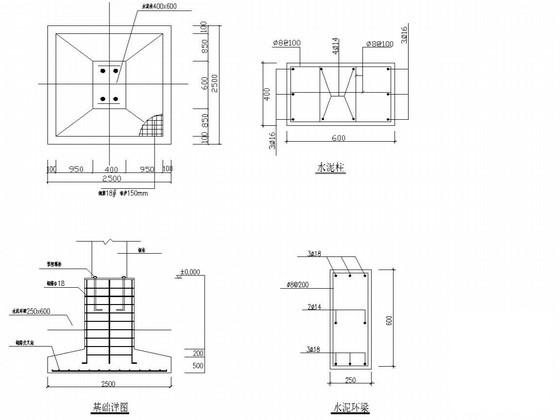

基础详图

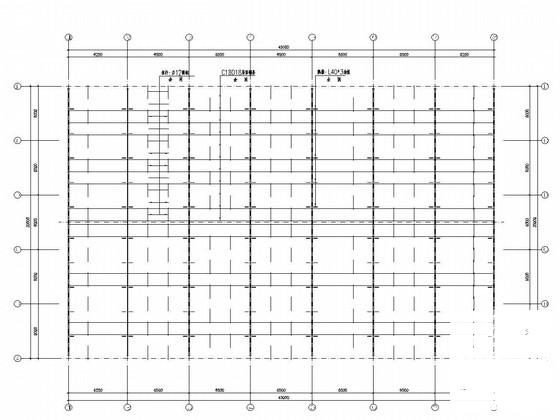

檩条布置图

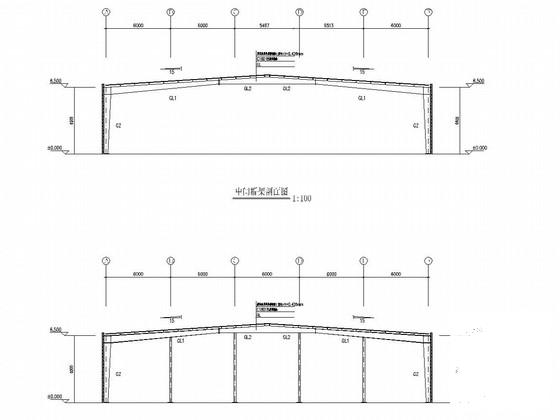

榀架剖面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-8 19:56:45上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edf21wc12edcec100c1.rar

3.08 MB

下载  售价: 100 积分    赚积分
