一份48米跨门式刚架厂房结构CAD施工图纸（独立基础）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 结构最大跨度：48m
• 抗震设防烈度：抗震不设防
• 风压：0.40kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：13张

附件详情

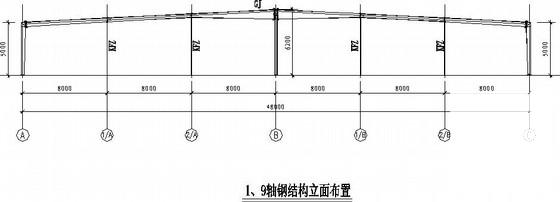

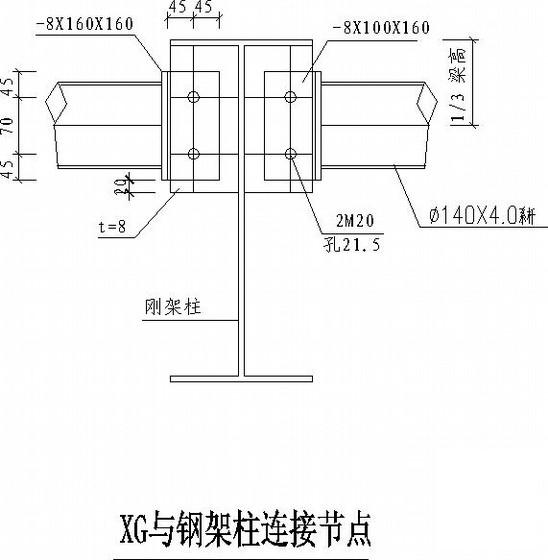

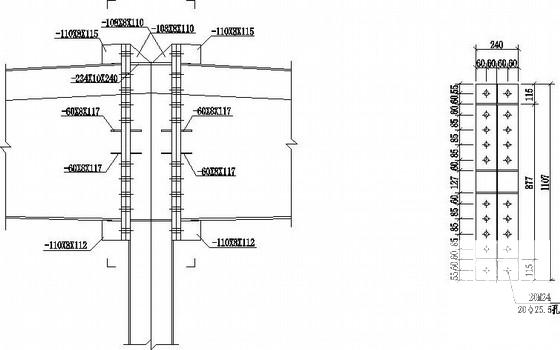

钢 结构设计说明 、地基处理平面、基础平面布置、基础详图、钢结构平面布置、钢结构立面布置、刚架详图、屋面檩条平面布置、 节点详图 ；另含建筑图共13张图纸。
