一份40米跨门式刚架结构厂房建筑结构CAD图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：17张
• 设计年代：近代

附件详情

该项目是家具公司厂房项目，地上1层，门式刚架结构，总建筑设计面积：3409.76平方米，抗震设防烈度为6度。
结构专业该资料包含：钢结构设计总说明，基础 平面布置图 ，基础大样图，预埋定位图，屋面结构布置图，柱间支撑布置图，屋面檩条布置图，墙面檩条布置图，支撑结构节点图，共计10张图。
建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，建筑节点图，共计7张图。
分享投稿时间：近几年8月。

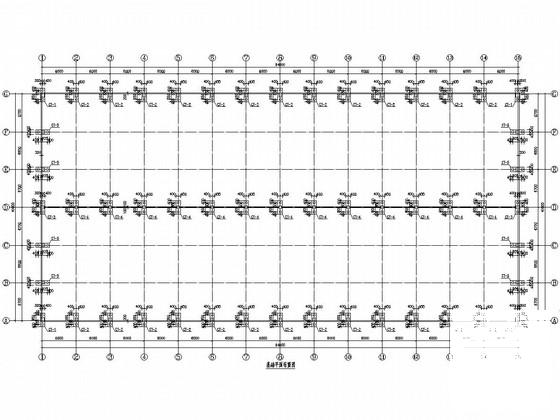

基础平面布置图

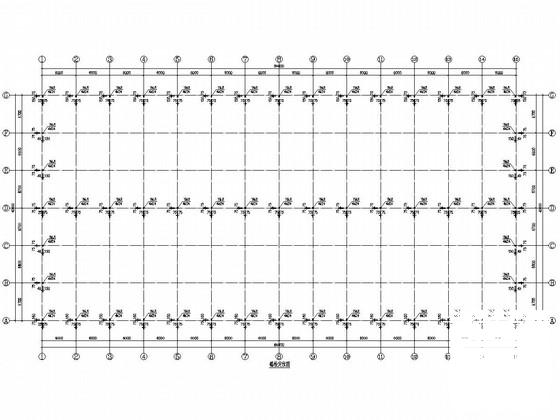

锚栓定位图

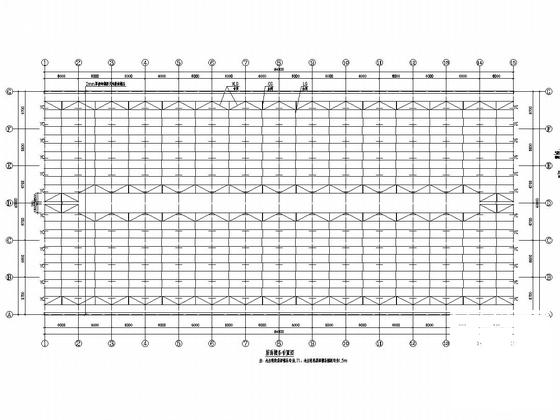

屋面檩条布置图

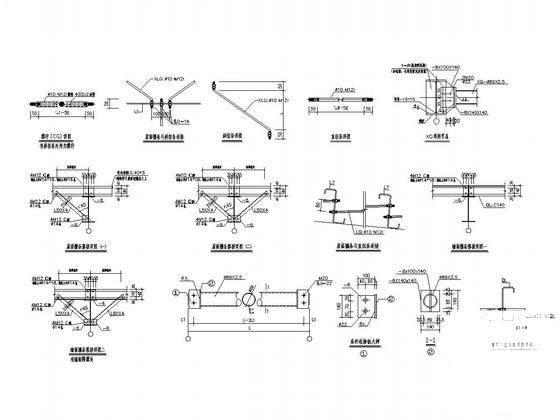

支撑结构节点图

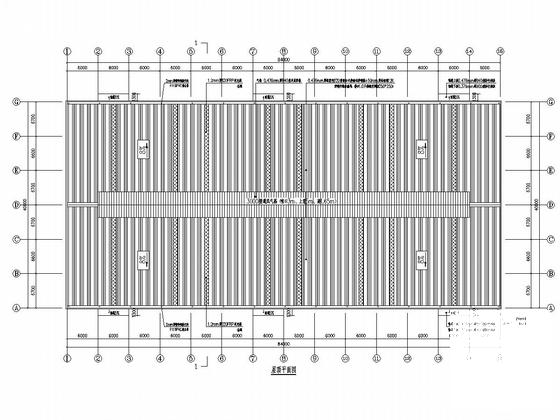

屋顶平面图

建筑节点图

屋面结构布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
