一份20米跨门刚结构家具厂厂房结构CAD施工图纸（门式刚架）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.70kN/平方米
• 参考图纸：16张
• 设计年代：近代

附件详情

该项目是漳州某家具制造有限公司厂房项目，3跨，跨度分别为20、20、18米，门式刚架结构，扛着你设防烈度为7度。刚架柱顶位移限值：H/180，刚架斜梁挠度限值（不设吊顶）：L/180，屋面檩条挠度限值：L/150
该资料包含：钢结构设计总说明，平面图，立面图，剖面图，钢柱 平面布置图 ，屋面结构布置图，各轴结构立面图，各轴墙面檩条布置图，刚架图， 节点图 ，收边图等共计17张图。

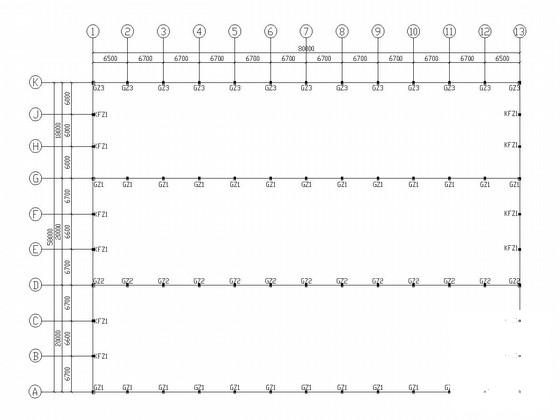

钢柱图

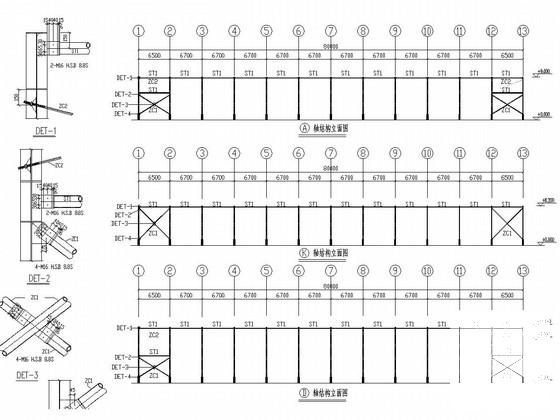

结构立面图

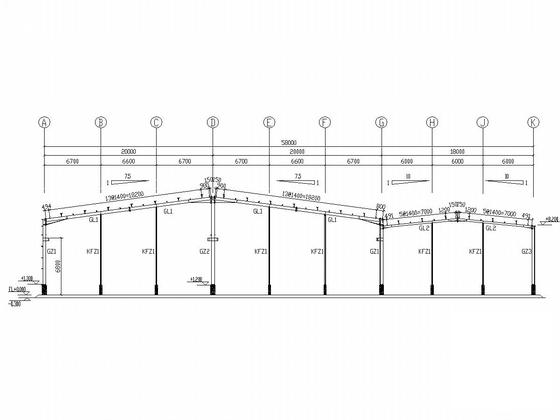

钢架图

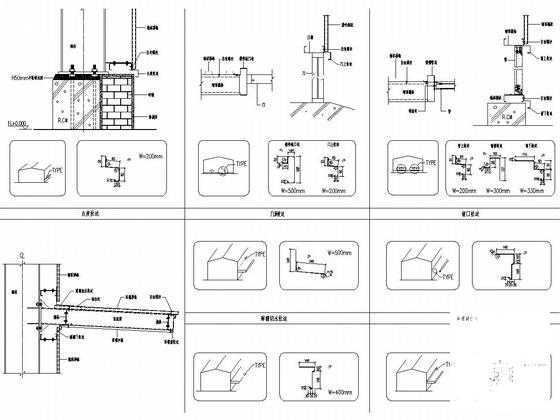

收边图

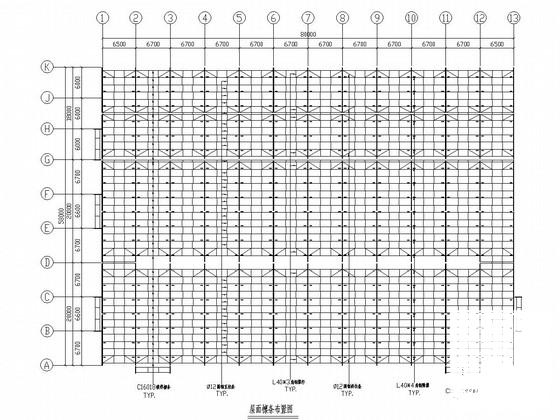

檩条布置图

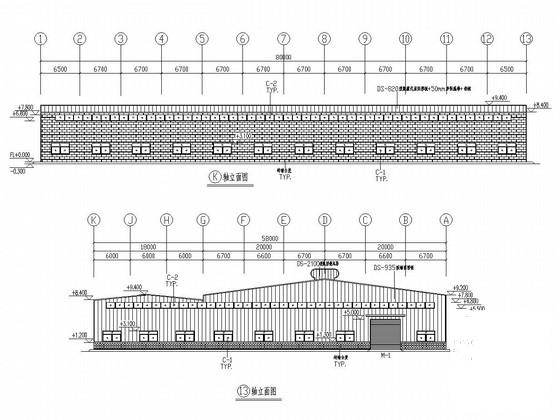

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-7 12:17:31上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
