一份单层门式刚架结构体系厂房结构CAD图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：三级
• 地基基础设计等级：丙级
• 结构最大跨度：22m
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.60kN/平方米
• 参考图纸：11张

附件详情

该项目上部结构为单层门式刚架结构体系.跨度22米单跨,柱距7.6米.屋面彩钢板,墙面标高1.2米以下为砖墙，基础采用独立基础.抗震设防烈度为7度，安全等级为3级。

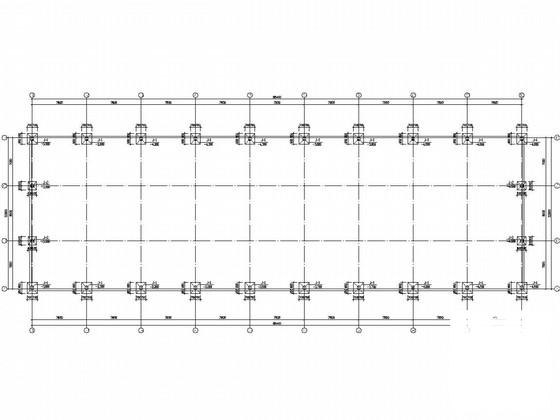

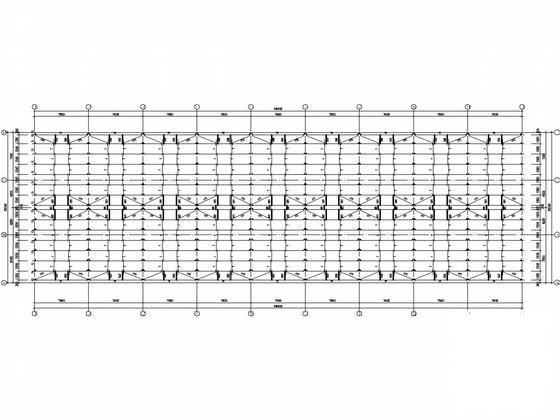

包括：结构设计总说明，门柱柱脚预埋件详图，基础平面布置图，柱网及柱间支撑布置图，刚架.系杆及屋面支撑布置图，屋面檩条布置图，墙梁图，锚栓 平面布置图 ，基础详图等共计11张图。
