一份门式刚架电镀厂厂房结构CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

这份参考资料包括：设计总说明、基础平面布置图、基础结构图、结构 平面布置图 、门式钢架结构图、抗风柱施工图、锚栓平面图、刚架柱施工图、刚架梁施工图、屋面结构图等共14张

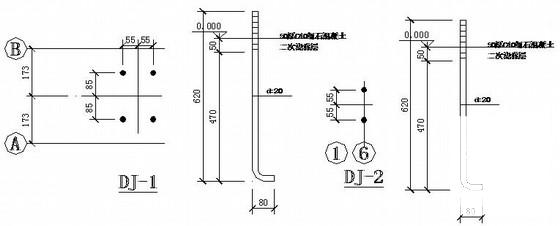

第 1 张图

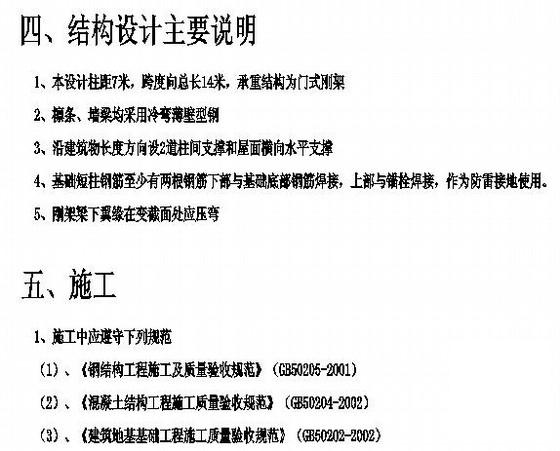

第 2 张图

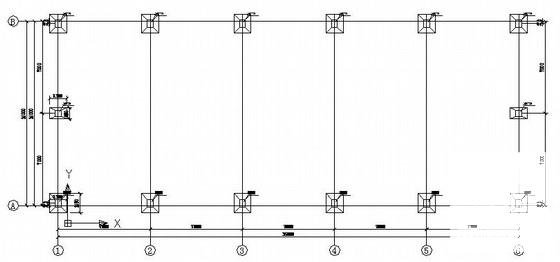

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
