钢构公司厂房建筑结构CAD施工图纸(门式刚架轻型房屋)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 其它专业图纸：结构
• 建筑设计面积：2640平方米
• 设计效果图：无
• 图纸设计深度：施工图
• 其它专业图纸：结构
• 建筑设计面积：2640平方米
• 设计效果图：无

附件详情

该项目位于湘潭县云龙中路，为湖南***公司的铁合金生产间。基本柱距8米，单跨，跨度16*2米，总长80米，宽32米（轴线）。单层门式刚架，每跨设2T单梁吊车一台。建筑面积2640平方米。建筑设计结构形式为钢柱、钢梁、单层彩钢屋面、1.5米高矮墙(贴外墙面砖)上彩钢板维护。该项目建筑抗震设防类别为乙类.抗震设防烈度为六度；该项目火灾危险性类别为丙类，耐火等级为二级（主刚架作防火涂料，主刚架柱漆膜厚度耐燃不小于2小时，刚架梁漆膜厚度耐燃不小于1.5小时）。

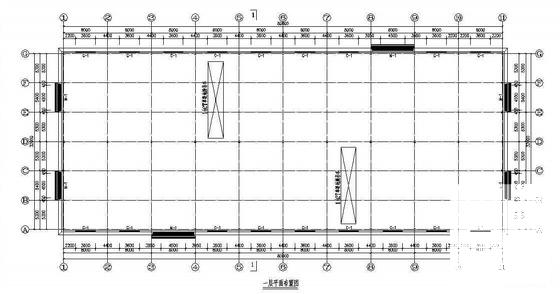

时间：近代.11；按重要性分类,该项目结构安全等级为二级.该项目主体结构设计使用年限为50年.本地区50年一遇的基本风压值为0.35KN/m ,地面粗糙度为B类.刚架、檩条、墙梁及围护结构体型系数按《门式刚架轻型房屋钢结构技术规程》（CECS102:近代）.该项目建筑抗震设防类别为乙类.抗震设防烈度为六度;设计基本加速度为 0.05 g; 所在场地设计地震分组为第一组,场地类别为二类.本图纸内容包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法、屋面结构布置图、轴墙面檩条布置图等

第 1 张图

第 2 张图

第 3 张图

第 4 张图

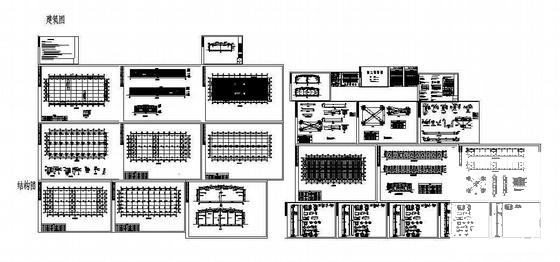

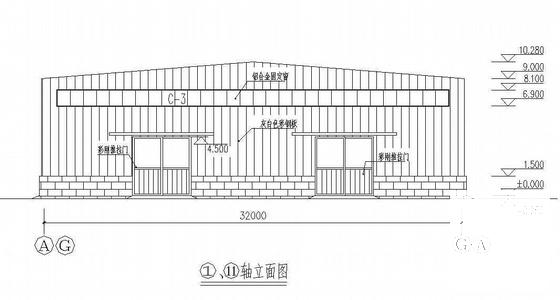

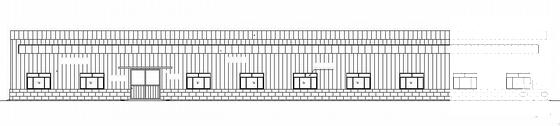

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
