一份18米跨钢结构厂房毕业设计方案（建筑、结构CAD施工图纸）(门式刚架轻型房屋)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料为安徽工业大学学士学位论文
该资料是单层双跨轻钢结构工业厂房，采用门式刚架结构：每跨18米，每跨中都设有一台10吨、A3级桥式吊车。
抗震设防烈度 7度 基本风压 0.35KN/平方米
设计主要依据《钢结构设计规范》（GB50017—2003）和《门式刚架轻型房屋钢结构技术规程》（CECS102：2002）等国家规范。
确定刚架平面布置后，先进行各种的荷载标准值计算，利用PKPM软件估算选梁、柱截面进行内力分析及组合，忽略地震荷载等因素的影响。在此基础上确定梁、柱的截面，并且利用位移法求出在荷载组合作用下的结构内力（弯矩、剪力、轴力），验算了其平面内外的稳定性。梁柱均采用Q235钢，8.8级和10.9级摩擦型高强螺栓连接，局部焊接采用E43型焊条。在计算内力组合中，只选用了一种最不利的组合，最安全的结果计算。此外还进行了地基基础的计算，由于厂房处的地质条件较好，故采用了安全的柱下独立基础的设计方案。完成了梁、柱和房屋墙面檩条等构件的内力和截面的计算，及绘制了建筑和结构施工图纸。
共118页。
建筑该资料包含：建筑设计说明，建筑平面图，立面图，剖面图等共6张图纸。
结构该资料包含：结构设计说明，基础 ，刚架、支撑布置图，屋面檩条布置图，墙面檩条布置图，门式刚架及节点详图，吊车梁系统布置图，吊车梁及节点详图等共9张图纸。

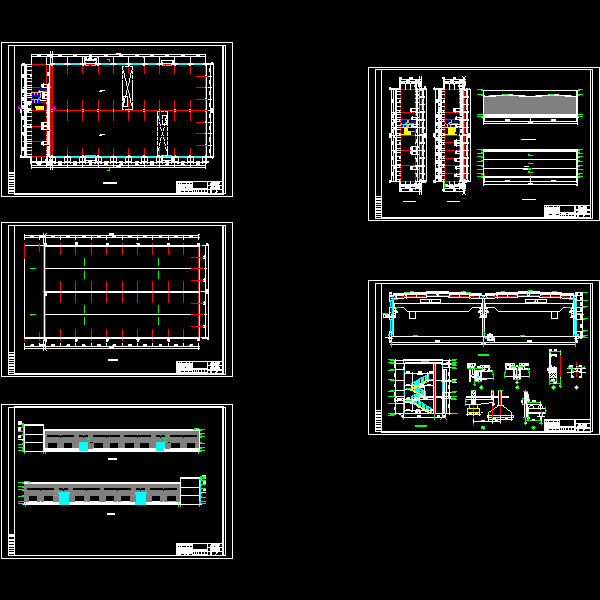

建筑方案－请用天正建筑打开.dwg

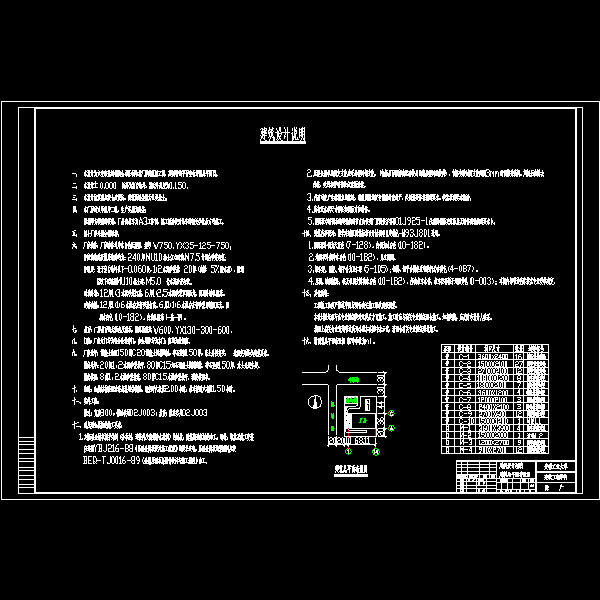

建筑说明.dwg

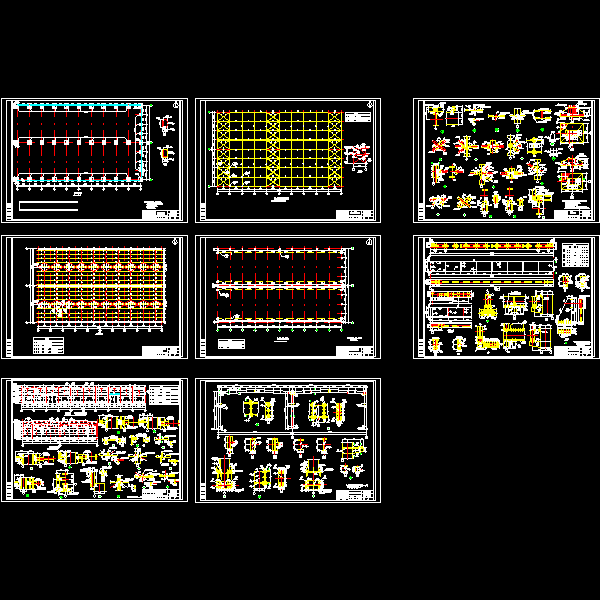

结构图-请用天正结构打开.dwg

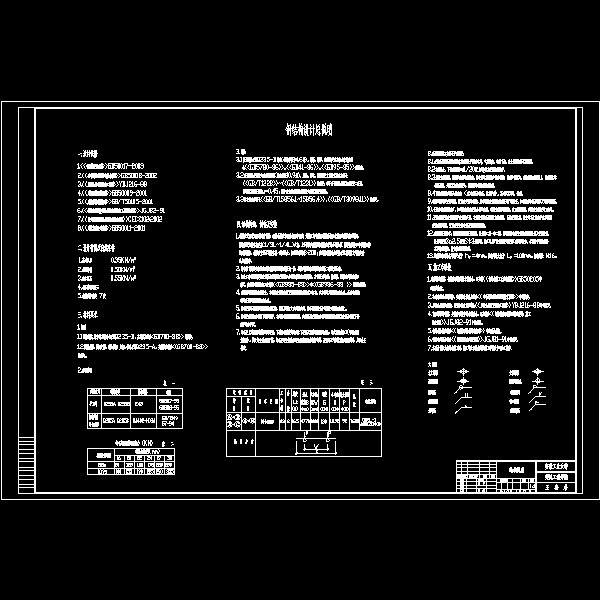

结构说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
