[CAD]55米跨门式刚架结构新建明胶厂房竣工图纸(水泥土搅拌桩)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：竣工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：31张
• 设计年代：近代

附件详情

该项目是温州新建明胶厂房项目，建筑长x宽x高：108x55.6x16.1m，地上1层（局部三层），本建筑桩基采用钻孔灌注桩，基础设计等级为丙级，6度设防，地基处理采用水泥土搅拌桩法。
该资料包含：全厂结构设计总说明，桩位平面布置图，基础平面布置图，水泥搅拌桩布置图，基础详图，净化水池详图，地脚螺栓 平面布置图 ，桁架结构图与平台 节点详图 ，刚架详图，柱间支撑布置图，屋面次结构布置图，锅炉房结构布置图，锅炉房墙面檩条布置图，锅炉房刚架详图，楼梯图，其他详图等共计31张图。
分享投稿时间：近几年4月。

第 1 张图

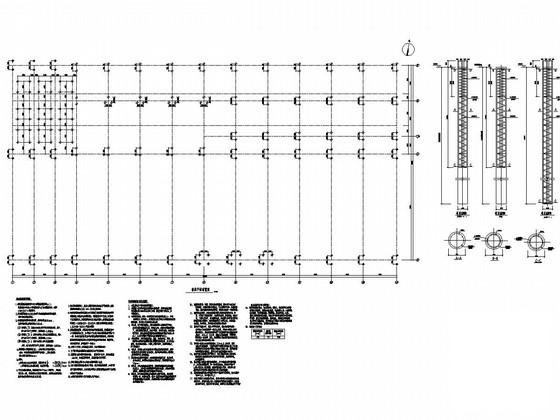

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
