乳业公司新建厂房工程结构CAD图纸(门式刚架轻型房屋)(dwg)

tamama22ss · 发表于 2020-8-18 19:50:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

内蒙古某乳业公司新建厂房工程结构图
该资料为：内蒙古某乳业公司新建厂房工程结构图
基本风压：0.55KN/平方米
基本雪压：0.30KN/平方米
抗震设防：7度
该项目采用轻型彩色压型钢板复合保温板作为围护材料，上部结构为钢框架结构和门式刚架轻型房屋钢结构。
屋盖系统：C型钢檩条及十字交叉圆钢组成的屋面横向水平支撑。
钢柱系统：钢柱为焊接H型实腹柱。柱脚底面高出基础顶面50mm,以钢板或螺帽垫置，待安装,校正完毕后，用C40细石砼浇灌密实。
墙梁系统：地面刚架柱之间以C型钢墙梁作连梁。
该资料包含：

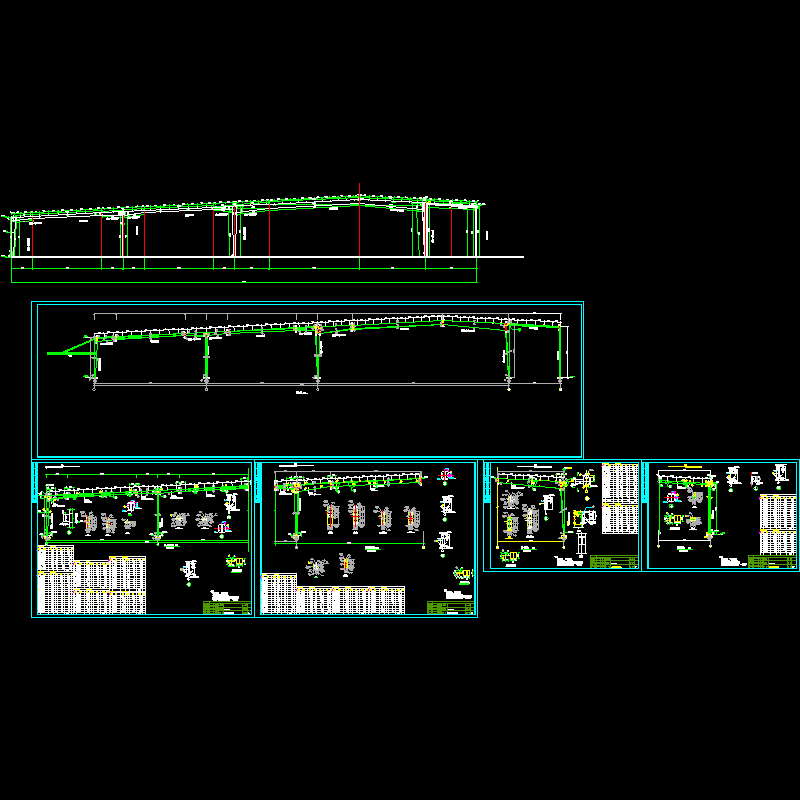

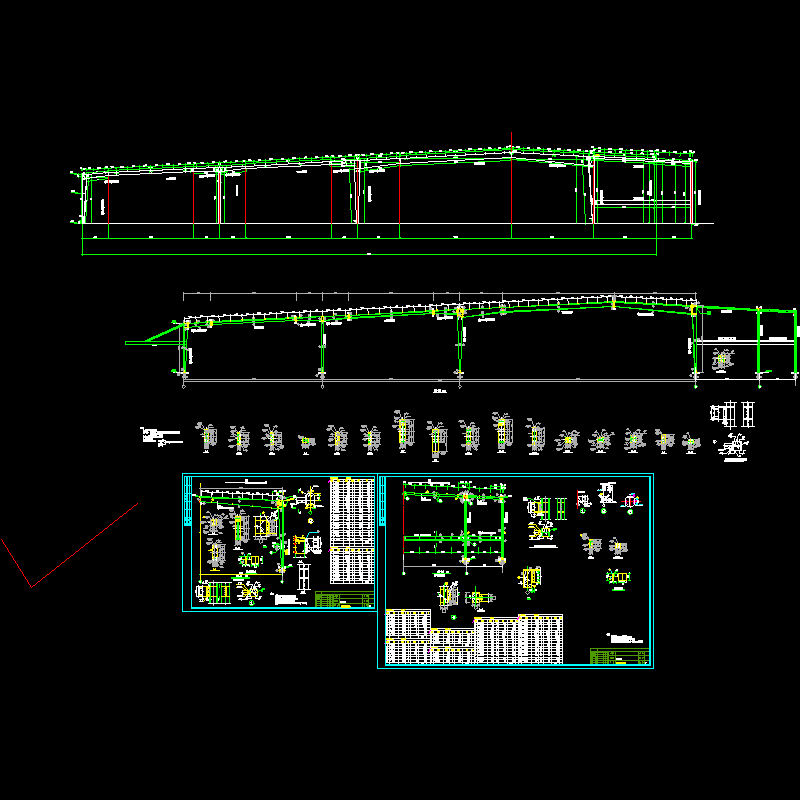

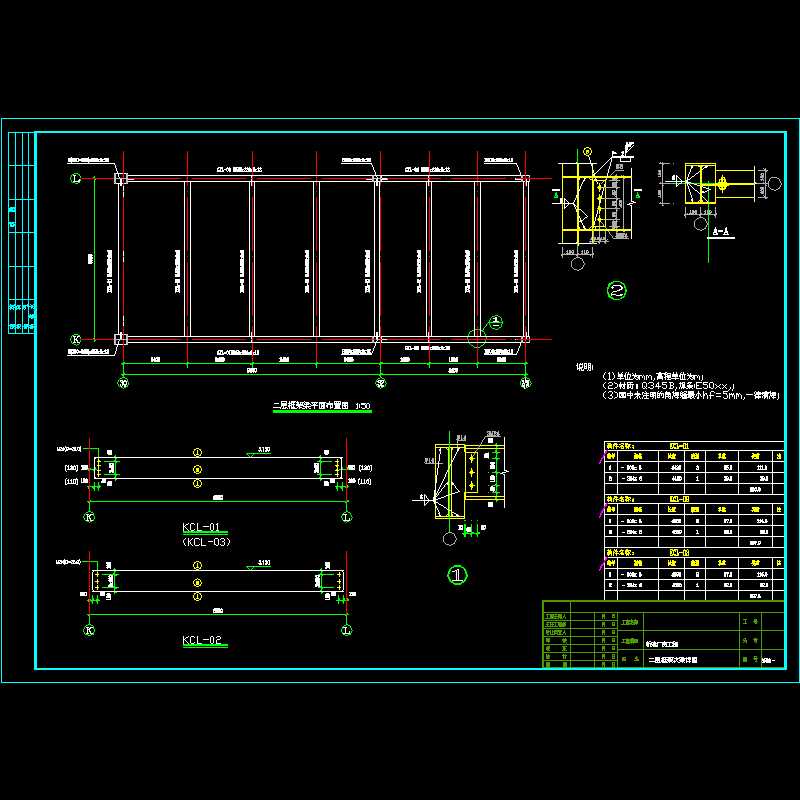

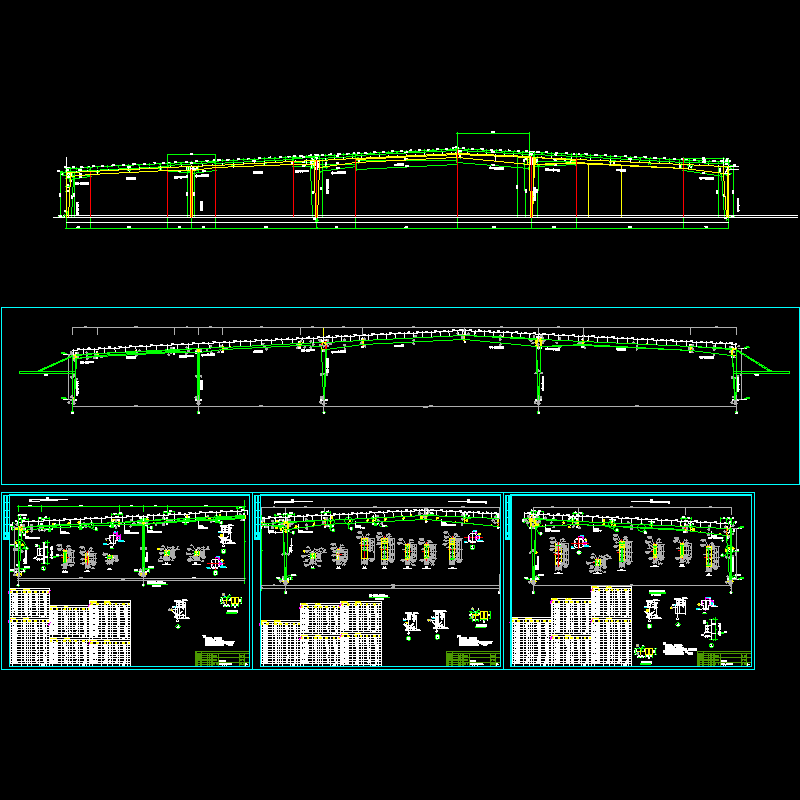

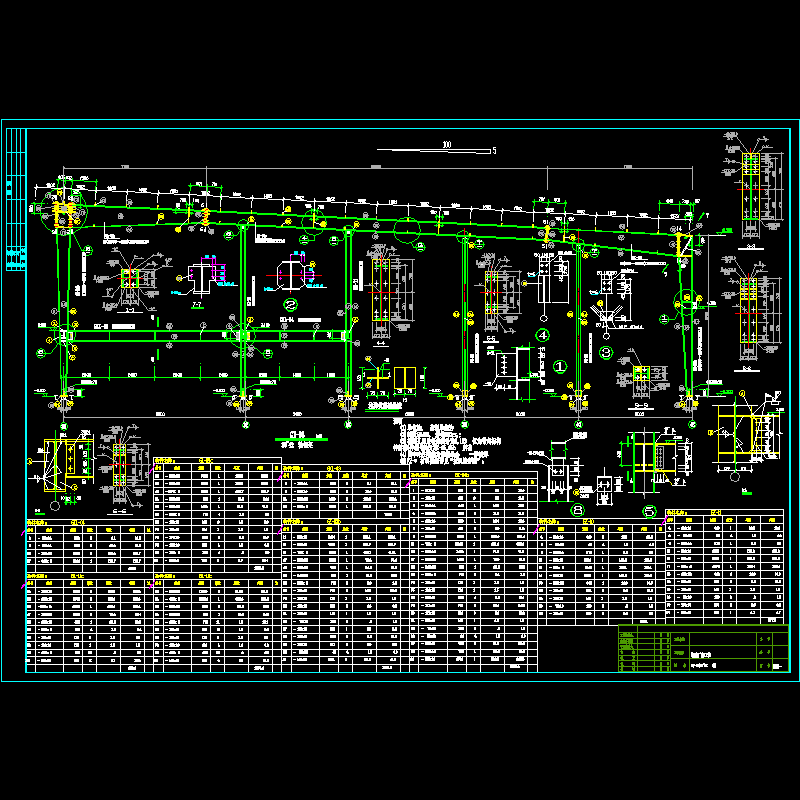

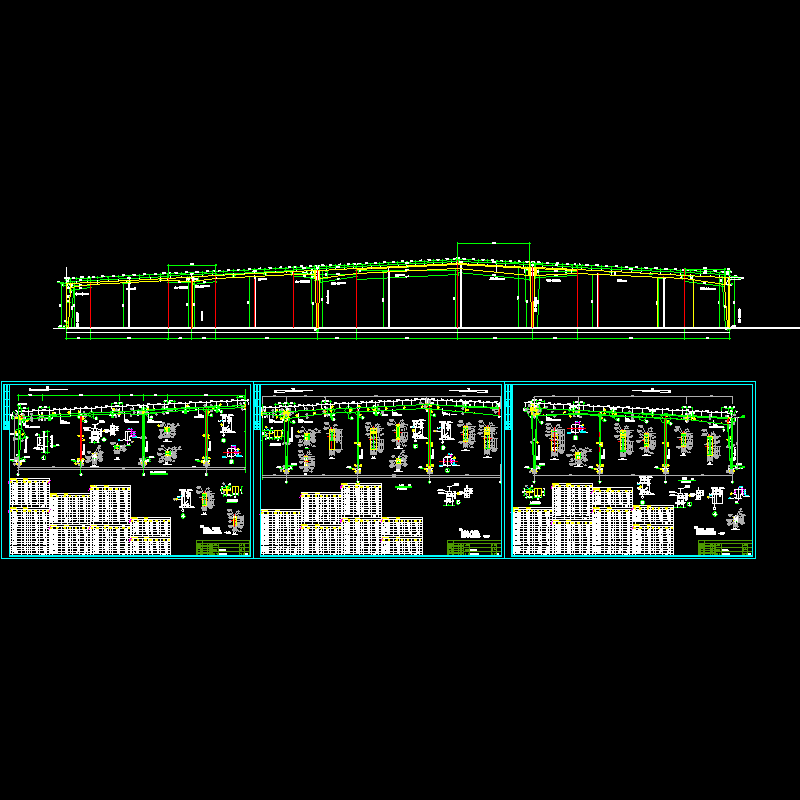

结构设计总说明、结构平面布置图、二层框架次梁详图、抗风柱详图、屋面结构平面布置图、雨蓬梁、支撑详图、刚架图共20张图纸。
