一份48米跨轻型门式钢屋架结构贸易公司厂房结构CAD图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.70kN/平方米
• 参考图纸：9张

附件详情

该项目是漳州某贸易公司厂房项目，门式刚架结构，轻型门式钢屋架结构，7度设防，跨距48米，柱距7米，屋面采用彩色钢板，墙面采用彩色钢板，独立基础。
该资料包含：钢结构设计总说明，平面图，各轴立面图，剖面图，钢柱平面布置图，吊车梁 平面布置图 ，各轴结构立面图，各轴墙面檩条布置图，各轴轴刚架图等共计9张图。

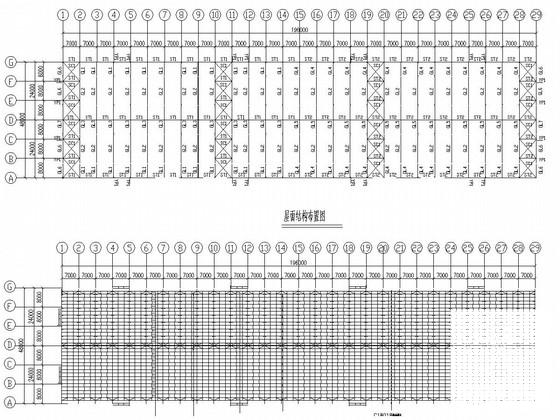

屋面檩条布置图

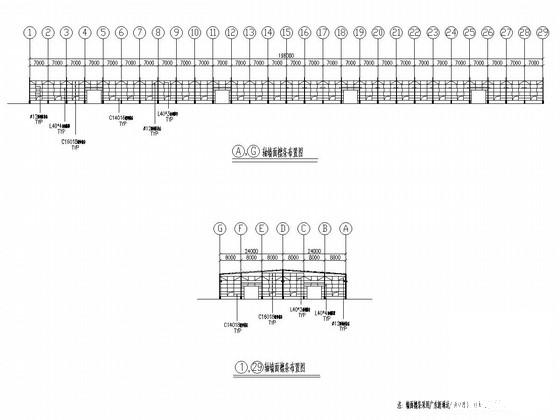

各轴墙面檩条布置图

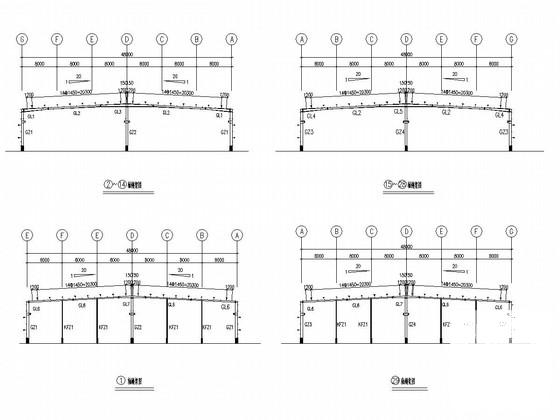

各轴刚架图

第 1 张图

第 2 张图

第 3 张图

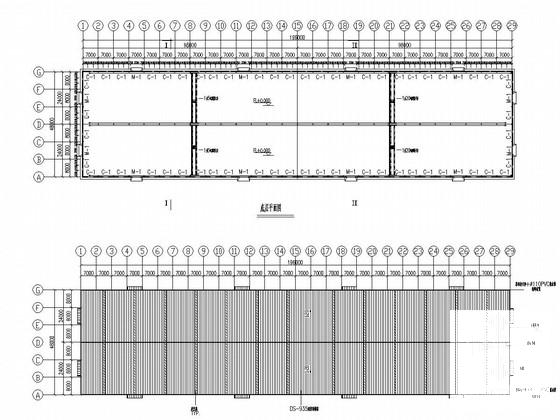

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
