一份2层底部混凝土框架钢屋架厂房结构CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：19张

附件详情

该项目为平面呈矩形，平面较规则。竖向层高变化较大。厂房采用现浇钢筋混凝土框架结构。屋面采用钢梁支撑轻质板体系；整体二层，局部一层，一层层高7m，二层层高5.5m。一层大部分柱网为12X8m，二层大空间柱网为21X8m和24X8m。厂房内21m跨设有起重量5t的桥式吊车两台，一层9m跨设有起重量3t的悬挂吊车一台，12m跨设有起重量2t的LD型电动单梁起重机两台。
该资料包含：

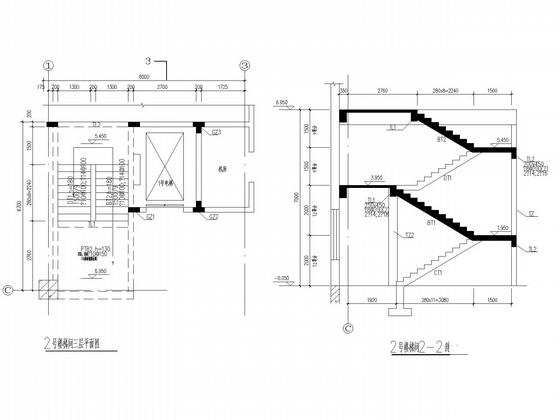

结构设计总说明、基础平面布置图、基础详图、柱网平面布置图、梁配筋图、模板图及板配筋图、牛腿详图、柱配筋表、冷热水池详图、电梯坑配筋图、柱模板图、屋面钢梁详图、屋面水平支撑布置图、墙面构件布置图、吊车梁 平面布置图 、 楼梯详图 共19张图纸。

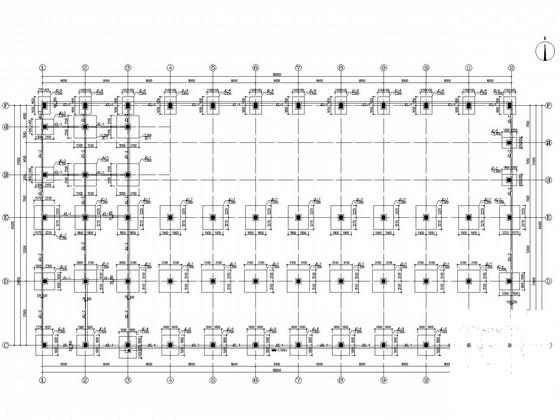

基础平面布置图

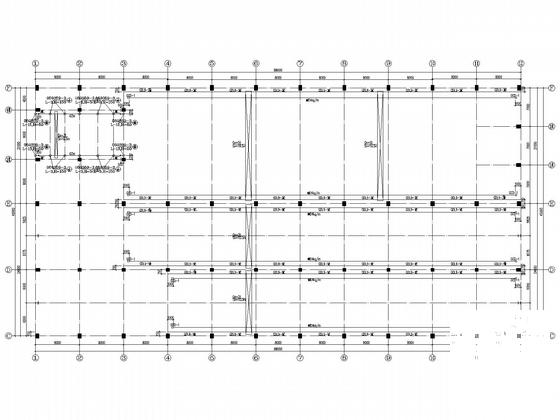

柱网平面布置图

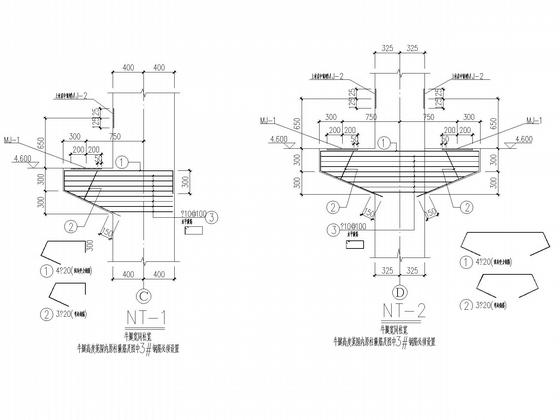

NT节点

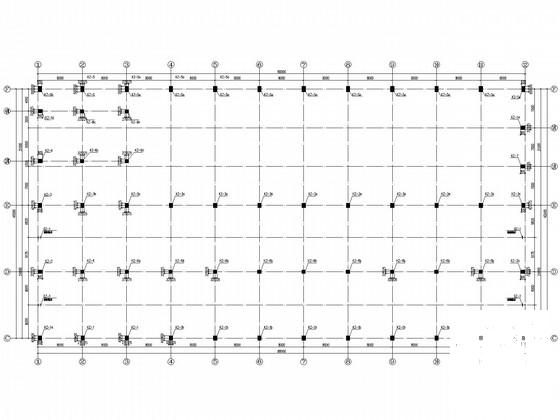

吊车梁平面布置图

LT节点图

钢屋架节点图

柱模板图

基础节点图

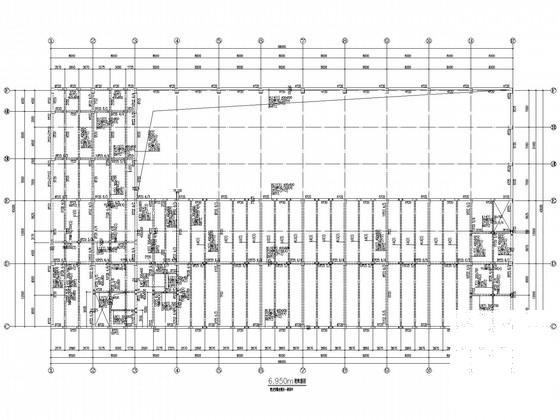

模板图及板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
