[学士]某梯形钢屋架设计
某厂房跨度为21m/24m，总长90m，柱距6m，屋架下弦标高为18m。
屋架铰支于钢筋混凝土柱顶，上柱截面400×400，混凝土强度等级为C30。
屋面采用1.5×6m的预应力钢筋混凝土大型屋面板。（屋面板不考虑作为支撑用）。
该车间所属地区分别为南京市、北京市和哈尔滨市（注意其雪荷载的取值不同）。
采用梯形钢屋架。
内容包括：
1、图纸：屋面结构布置图、屋架上弦支撑布置图、屋架下弦支撑布置图、屋脊节点图、下弦拼接节点、支座节点。
2、计算书：
课程设计任务书、课程设计指导书、荷载表、屋架杆件截面选择表。

2

3

下弦拼接节点.dwg

屋脊节点图.dwg

支座节点.dwg

钢架施工图下.dwg

钢架施工图下2.dwg

钢结构设计总图.dwg

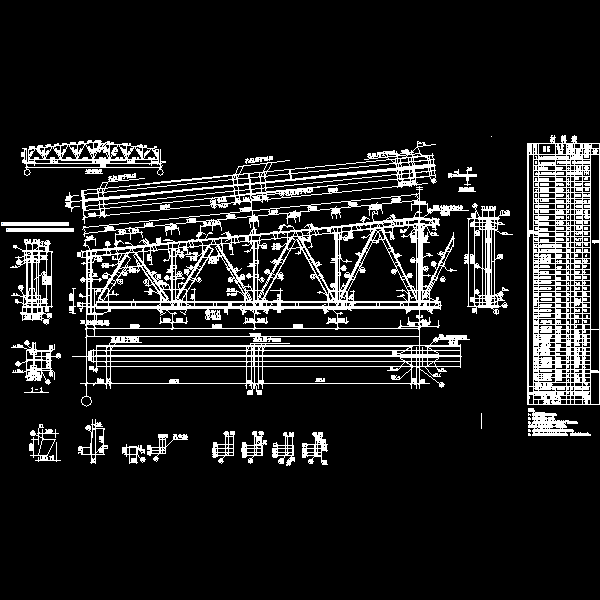

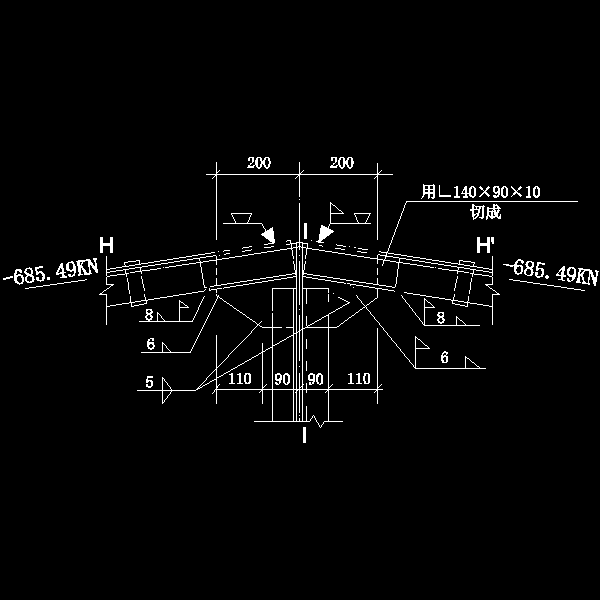

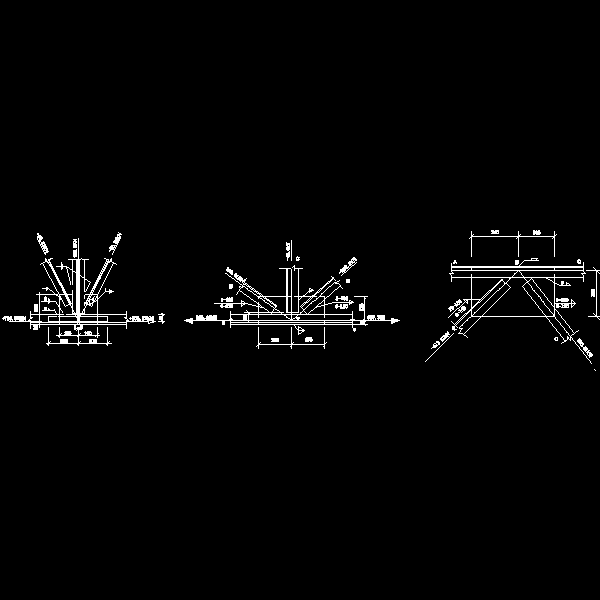

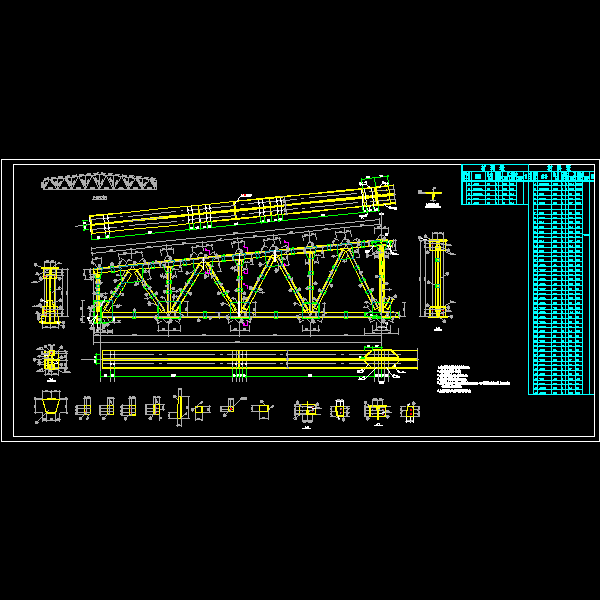

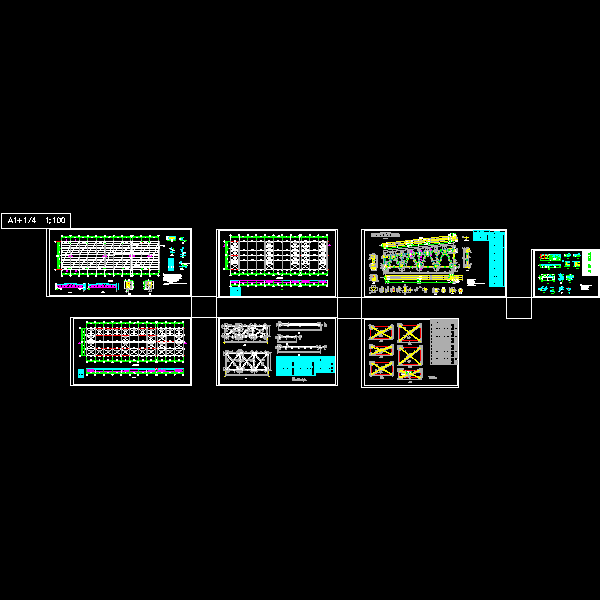

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
