钢屋架课程设计指导书

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

稿件为钢屋架课程设计指导书、及钢屋架课程设计任务书。
普通梯形钢屋架设计指导书
本指导书根据设计任务书提出的设计内容和要求指出了设计中应考虑的原则和应注意的问题，对其中某些问题作了必要的说明。更为一般的设计原理、方法及参考数据，可查阅相关设计手册和规程规范。
第一部分：设计及计算与设计说明书的编制
普通钢屋架是由普通角钢和节点板焊接而成。这种屋架受力性能好，构造简单，施工方便，广泛应用于工业和民用建筑的屋盖结构中，一般是用于大型钢筋混凝土屋面板等重型屋面，将屋面板直接放在屋架或天窗架上，普通屋架所用的等边角钢不小于∟45×4，不等边角钢不小于∟56×36×4。
屋架钢材一般采Q235BF（3号沸腾钢）钢材，冬季计算温度等于或低于-30℃时的屋架宜采用Q235B（3号镇静钢），荷载较大的大跨度屋架可采用Q345（16Mn钢）或Q390（15MnV钢）。
二、 屋面系统的支撑布置
（一）支撑布置的必要性
屋架是屋盖结构中最主要的承重构件，虽然屋架之间有檩条或屋面板联系，但仍然是一不稳定的空间体系。通过合理设置支撑可以将屋盖变成几何不变体系；支撑还保证了屋盖的刚度和空间的整体性，以减少屋盖在水平力作用下的变形；支撑为屋架提供了侧向支点，以减少屋架杆件的计算长度，使受压弦杆保证侧向的稳定，使受拉弦杆具有足够的刚度；支撑还能够传递水平荷载；并能保证屋架在施工安装时的稳定与方便。
（二）支撑布置的原则
1、在设置有纵向支撑的平面内必须同时设置横向支撑，并将二者布置为封闭型。
2、所有的横向支撑、纵向支撑和竖向支撑均应与屋架、托架、天窗架等的杆件或檩条组成几何不变的桁架形式。
3、房屋中每一温度区段或分期建设的区段中，应分别设置能独立构成空间稳定结构的支撑系统。
4、传递风力、吊车水平力和水平地震作用的支撑，应能使外力由作用点尽快地传递到结构的支座。
5、柱距愈大或吊车工作量愈繁重，支撑的刚度应愈大。
6、在地震区应适当增加支撑，并加强支撑节点的连接强度。

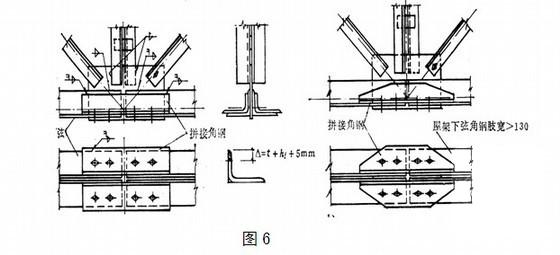

第 1 张图
