厂房钢屋架结构设计CAD施工图纸(单层厂房,共6张)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:6m
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:6张
  • 设计年代:近代

附件详情

结构设计说明 、钢 结构设计说明 、柱结构平面图、框架梁结构平面图、基础结构平面布置图、GJ-1、屋面檩条布置图、刚架及支撑 平面布置图 、结构大样共6张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

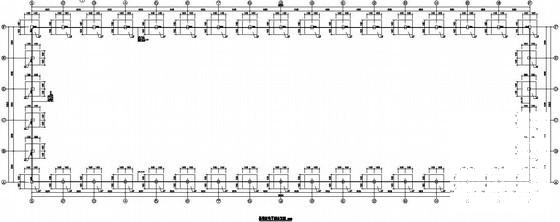

  • 钢屋架结构施工图 - 1
    钢屋架结构施工图 - 1

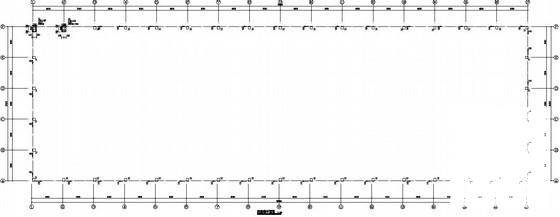

  • 钢屋架结构施工图 - 2
    钢屋架结构施工图 - 2

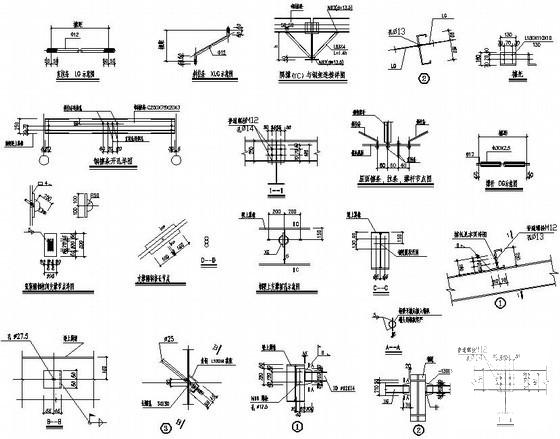

  • 钢屋架结构施工图 - 3
    钢屋架结构施工图 - 3

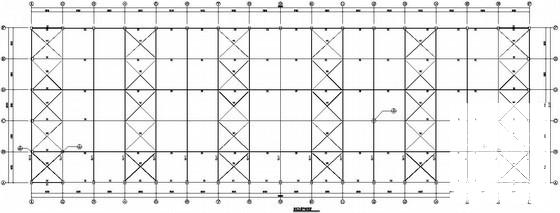

  • 钢屋架结构施工图 - 4
    钢屋架结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
