框排架干煤棚结构设计CAD施工图纸（单层厂房，共9张）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢结构：排架,门式刚架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 结构最大跨度：30m
- 参考图纸：9张
- 设计年代：近代
附件详情
该资料包含：钢
结构设计说明
，平面布置图，桩基平面布置图、基础平面布置图，地脚螺栓平面布置图、吊车梁及轨道
平面布置图
，GJ-1，屋面支撑布置图，屋面檩条布置图、墙体结构立面布置图，ZC1、ZC2、ZC3等
共9张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

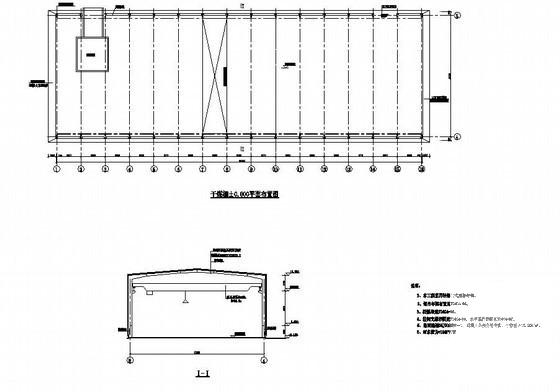

单层厂房结构施工图 - 1 -

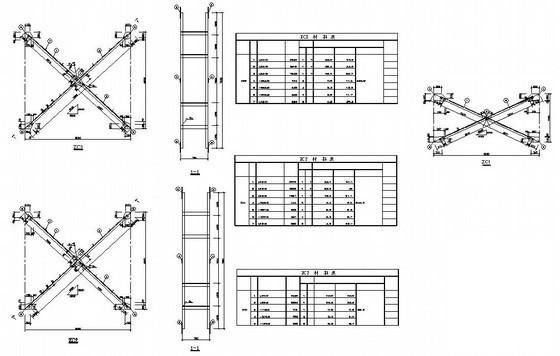

单层厂房结构施工图 - 2 -

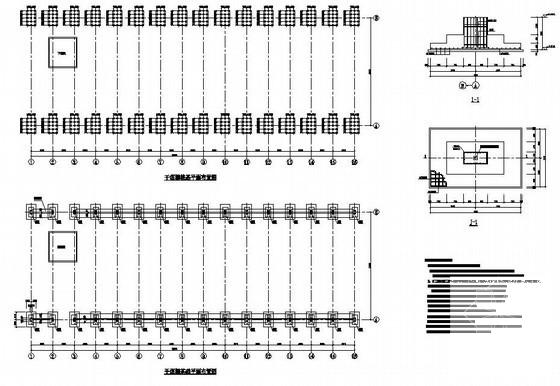

单层厂房结构施工图 - 3 -

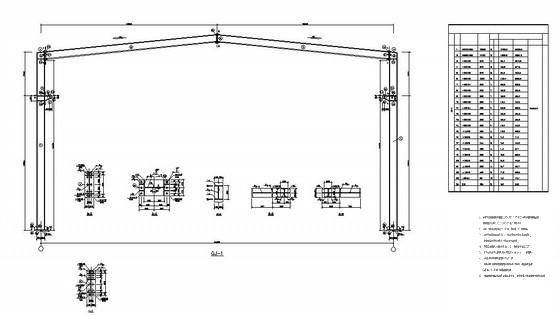

单层厂房结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.45 MB
- 收藏次数：0
-
文件名称：
附件-995878876997588970785.rar
