单层钢结构厂房建筑结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代-10
• 图纸设计深度：施工图
• 其它专业图纸：结构
• 建筑设计面积：5336.25平方米
• 建筑高度：8米
• 建筑层数：1
• 设计效果图：无
• 有无人防：无
• 参考图纸：16张

附件详情

本项目为黄山某单层钢结构厂房，跨度15mX2+18.5mX2米,柱距为6米，15米跨各带一台5吨电动单梁行车。屋面采用夹芯彩钢板，墙面采用单层彩钢板，基础采用独立基础。
建筑设计面积：5336.25平方米。
建筑高度：8米。
这份参考资料包含建筑和结构施工图，共计16张图纸。

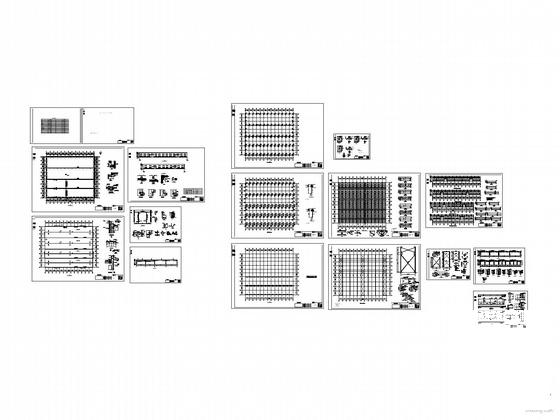

第 1 张图

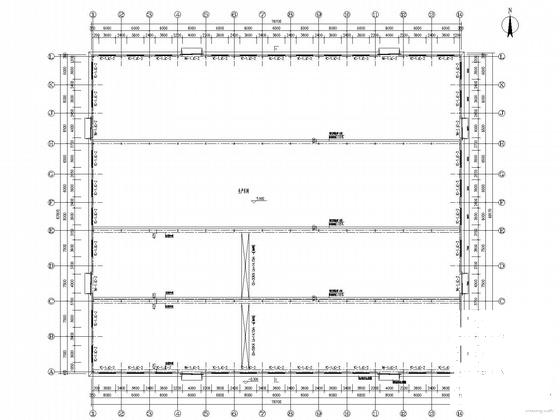

第 2 张图

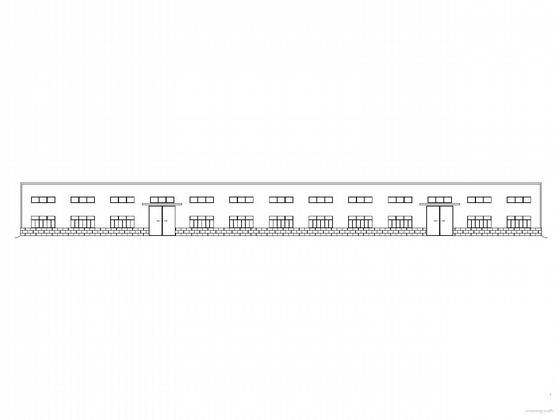

第 3 张图

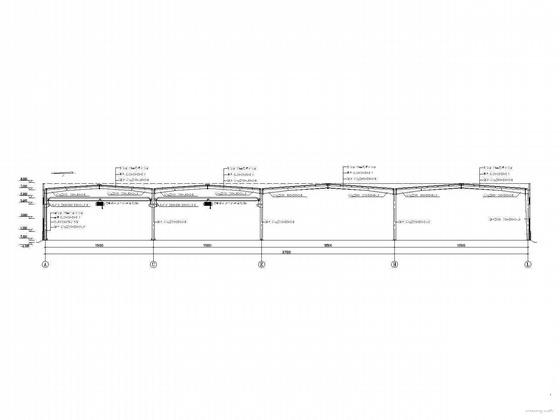

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
