建筑类别：工业建筑
-
厂房建筑高度：单层厂房
-
地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：条形基础,独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
结构最大跨度：21m
-
抗震设防烈度：8度抗震
-
风压：0.55kN/平方米
-
雪压：0.55kN/平方米
-
参考图纸：13张
-
设计年代：近代
附件详情
该项目为碳化硅专用微粉机修车间，及备件间，起重量3吨,单层门式刚架.建筑南北宽42.8米,东西长145.2米,建筑总高11.82米,建筑面积8842.56平方米。该项目地基采用天然地基，基础至于未经扰动的卵石层上，承载力特征值350KPa。墙下柱下独基采用C25混凝土，条形基础采用C20混凝土。

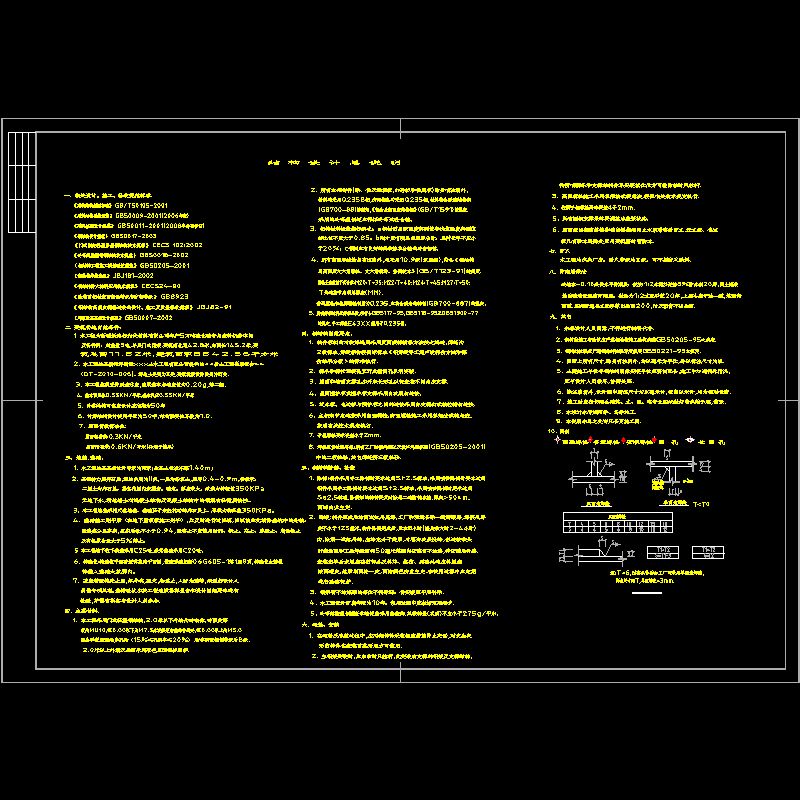

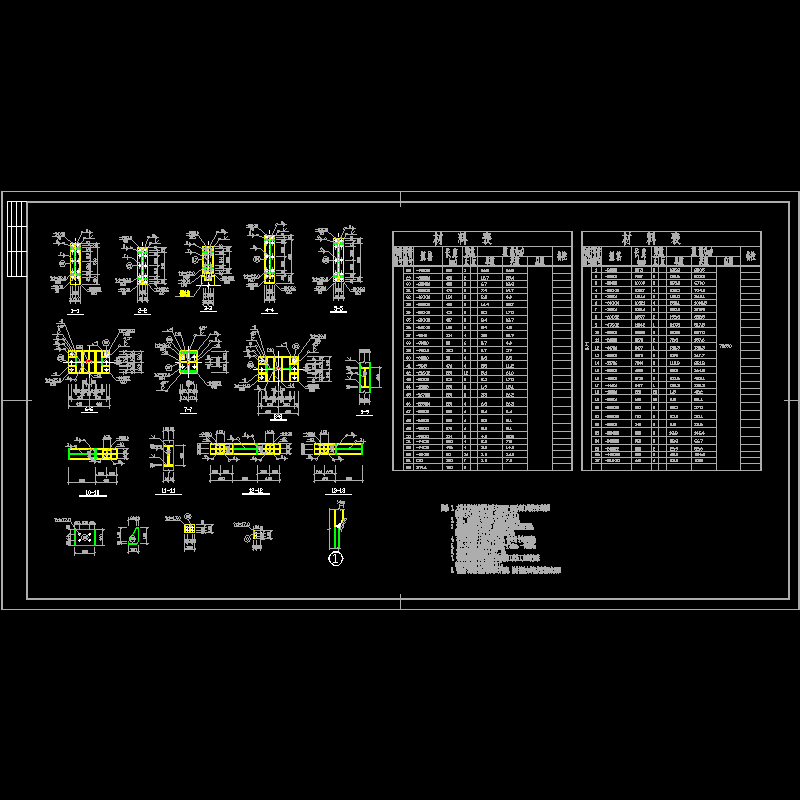

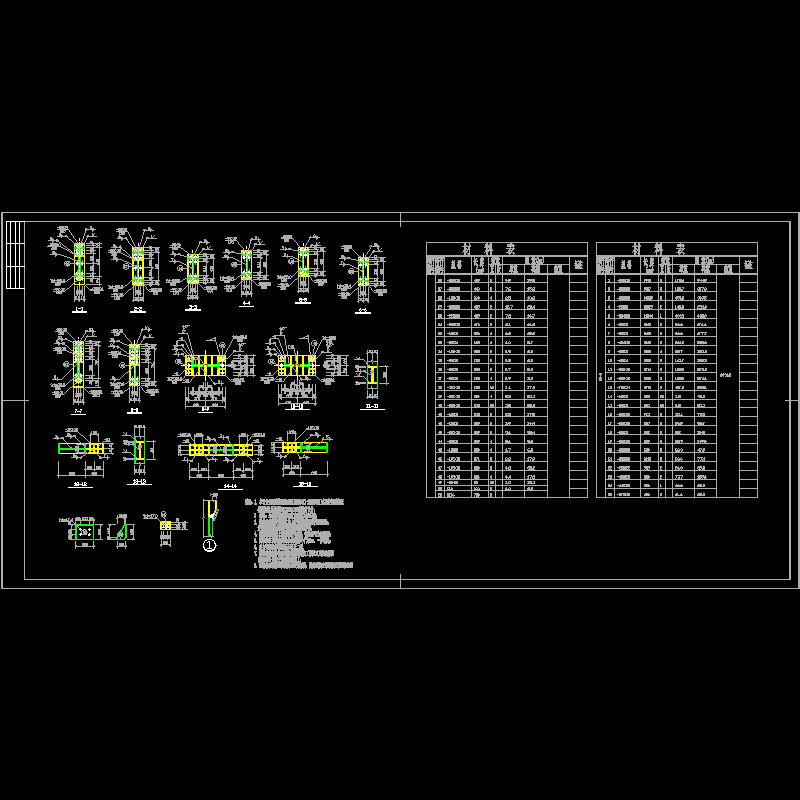

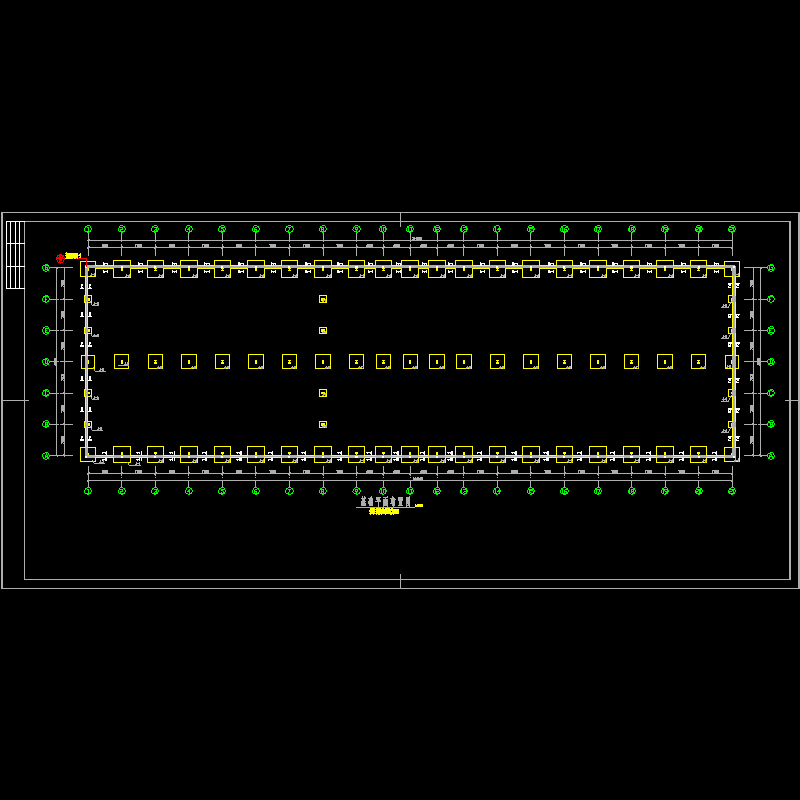

全套图纸13张，包括柱脚平面图、基础详图、地脚螺栓平面布置图、无门檩条/拉条布置图、屋面支撑
平面布置图

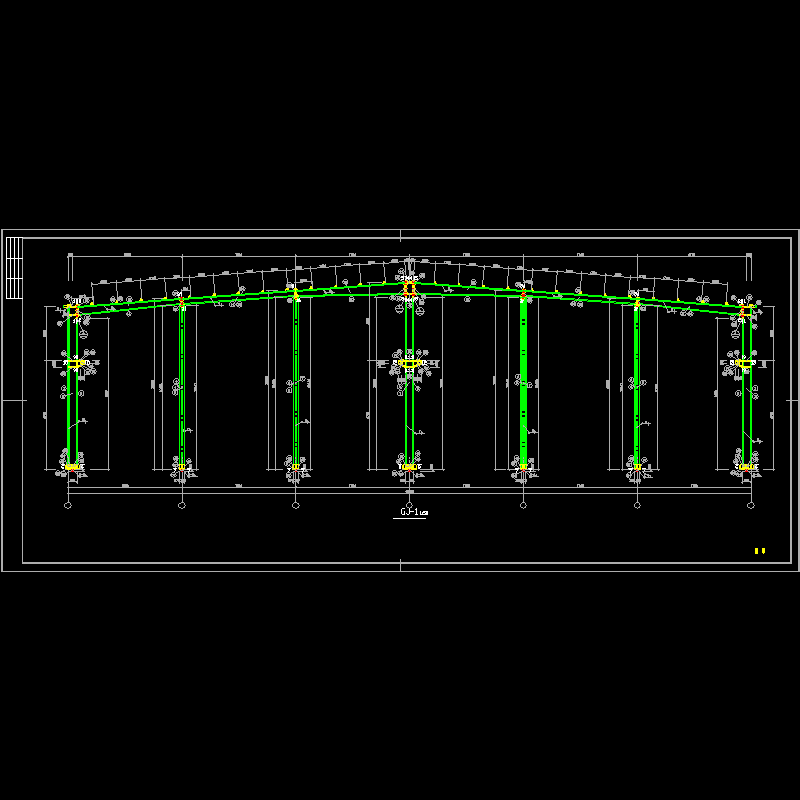

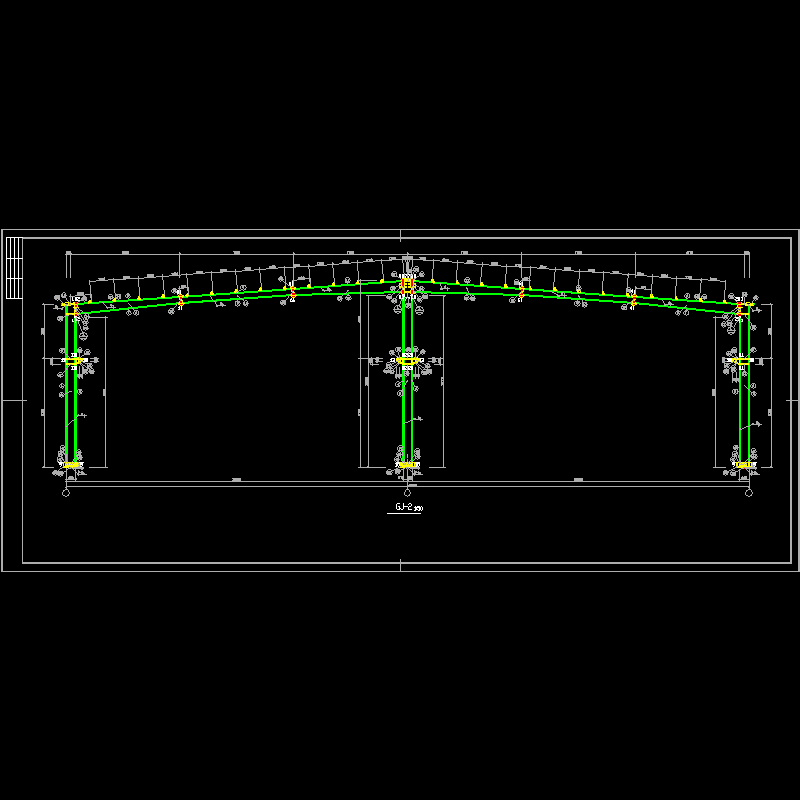

、GJ-1、轴线墙架布置图、节点大样等。
kc-1.dwg
kc-10.dwg
kc-11.dwg
kc-12.dwg
kc-13.dwg
kc-2.dwg
kc-3.dwg
kc-4.dwg
kc-5.dwg
kc-6.dwg
kc-7.dwg
kc-8.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
