七度抗震轻型门式钢架钢结构车间施工CAD图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 地上层数：1层
- 图纸设计深度：方案(初设图)
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：26m
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：16张
附件详情
该项目是轻型门式钢架钢结构车间项目，基础采用柱下独立基础，抗震设防烈度为7度。
包括：结构设计总说明，收边节点大样，柱顶预埋大样，水平支撑连接详图，檩条布置图，钢架布置图，预埋件布置图，基础结构
平面布置图
，基础梁配筋图，钢连接节点大样，总平面图，平立剖面图共计16张图纸。

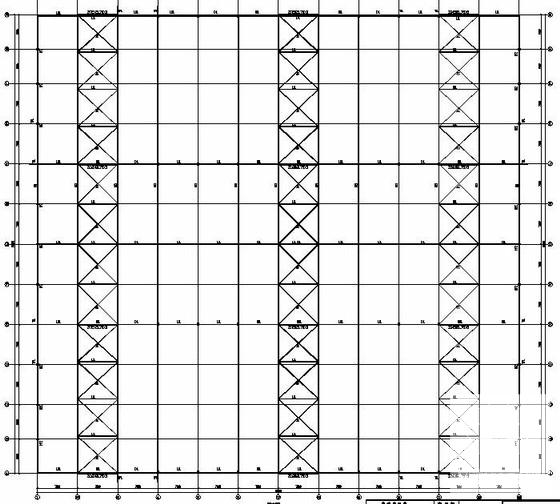

钢架布置图

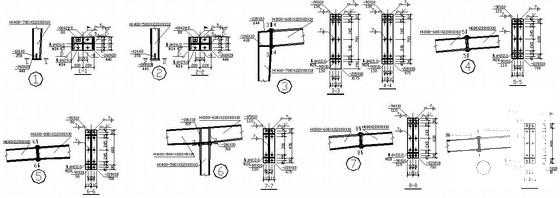

节点详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

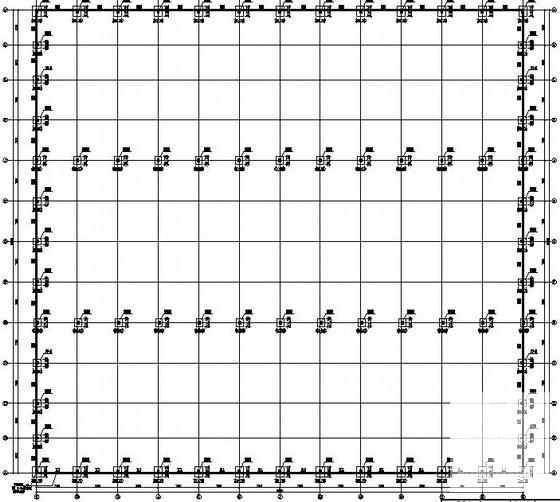

轻型钢结构施工图纸 - 1 -
轻型钢结构施工图纸 - 2 -

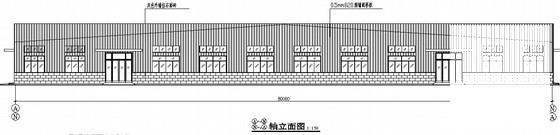

轻型钢结构施工图纸 - 3 -
轻型钢结构施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：6.41 MB
- 收藏次数：0
-
文件名称：
附件-995877985099677967875.rar
