单层双跨门式钢架结构厂房结构CAD施工图纸（22.8米）(dwg)(丙级独立基础)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 厂房建筑高度：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：7张

附件详情

该项目是单层双跨门式钢架结构厂房项目，包括：钢结构设计施工图说明，基础 平面布置图 ，基础详图，锚栓平面图，屋面支撑布置图，屋面檩条布置图，墙面结构布置图等共计7张图纸。

基础详图

GJ-1

墙面结构布置图

檩拖图

屋面檩条布置图

第 1 张图

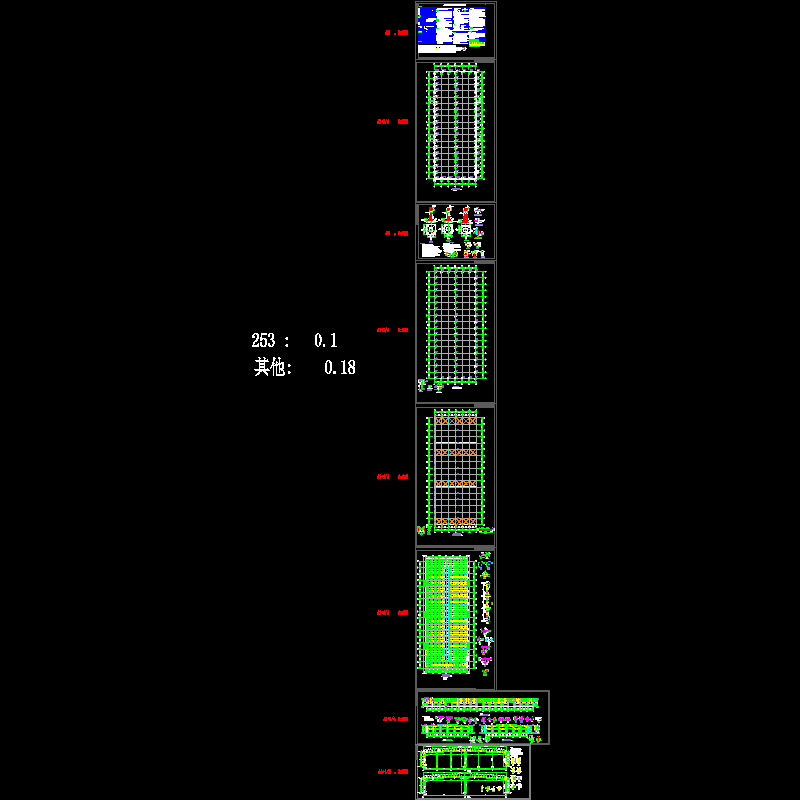

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-15 10:17:18上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
