一份无吊车门式钢架厂房结构CAD施工图纸（独立基础）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：23.52m
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目是无吊车门式钢架结构厂房项目。建筑结构的安全等级为二级，结构的设计使用年限50年。1）.基本风压为0.45kN/m2，地面粗糙度为B类。基本雪压为0.40kN/m2。屋面恒荷载标准值(不含檩条自重)：0.50kN／m2。屋面活荷载标准值：刚架 0.3 kN／m2，檩条 0.5 kN／m2。抗震设防烈度为8度。

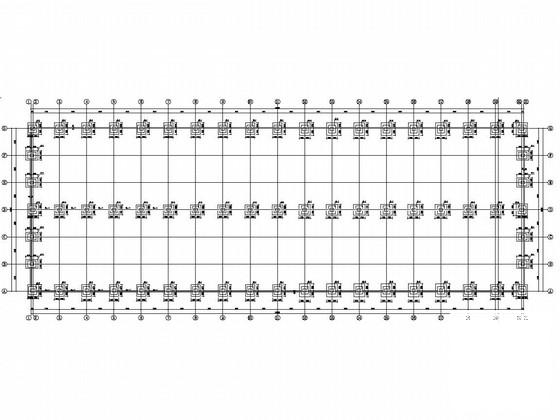

包括：结构设计总说明，基础平面布置图，地脚螺栓布置图，刚架 平面布置图 ，轴结构布置图，屋面结构图，墙面布置图等共计14张图。
。

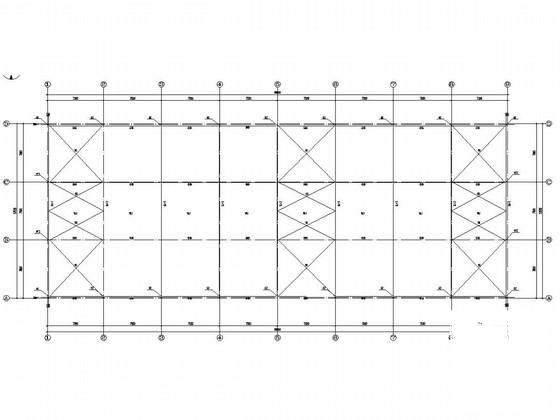

刚架平面布置图

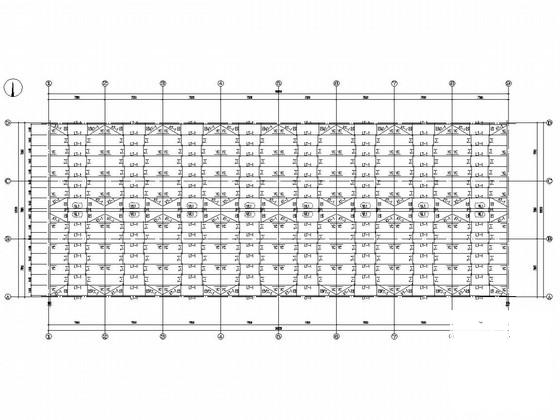

屋面结构图

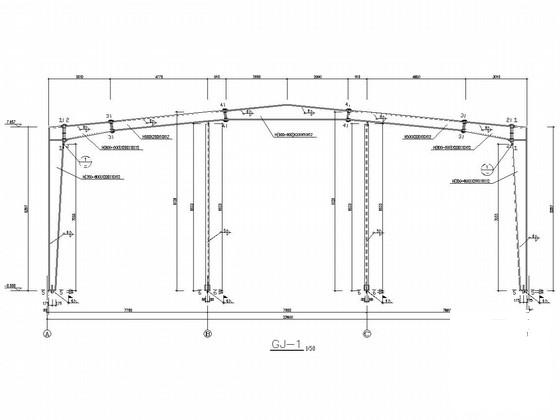

GJ-1

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
