一份3层门式钢架厂房结构CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构, 钢结构
• 钢筋混凝土结构：框架
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：17张
• 设计年代：近代

附件详情

该项目是重庆某厂房项目，地上三层，门式刚架结构，建筑抗震设防类别为丙类，建筑结构安全等级为二级，所在地区的抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组，场地类别：ⅠⅠⅠ类，特征周期Tg=0.45sec。
该资料包含：钢结构设计总说明，基础平面布置图，基础说明及大样，地脚螺栓平面布置图，柱平面布置图，二，三层结构平面布置图，梁梁连接节点，梁柱连接节点，屋面檩条 平面布置图 ，钢架节点设计图，钢架图，楼梯图等共计17张图。
分享投稿时间：近几年。

二，三层结构平面布置图

檩条平面布置图

钢架结构点设计图

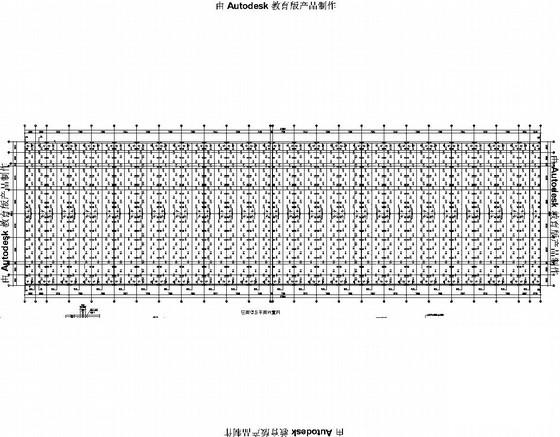

第 1 张图

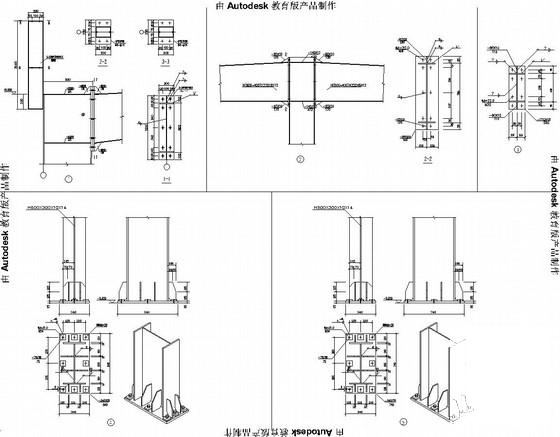

第 2 张图

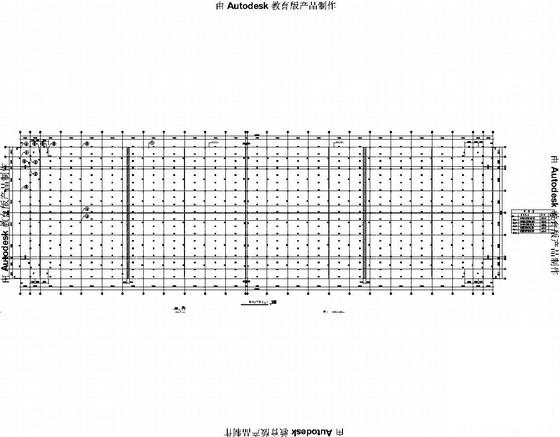

第 3 张图

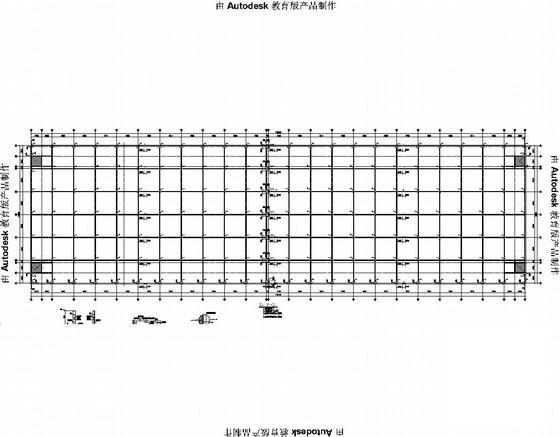

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
