53米跨桩基础门式钢架厂房结构CAD施工图纸(预应力管桩)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：53m
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

结构设计总说明、预应力管桩施工统一说明(施打)、钢结构设计总说明、大样图、基础布置图、基础梁布置图、基础板布置图、钢柱定位图、刚架布置图、GWJ1施工图、屋面檩条布置图、支撑以及墙面檩条布置图共12张图纸。

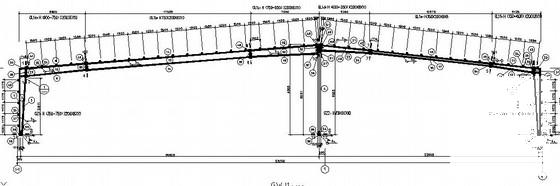

第 1 张图

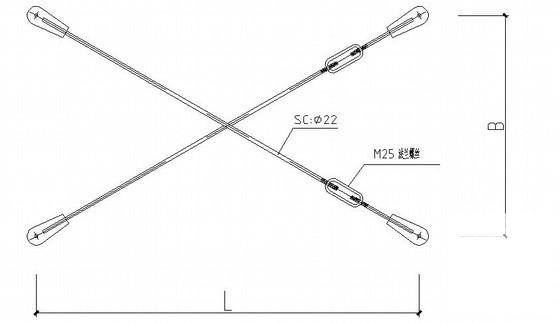

第 2 张图

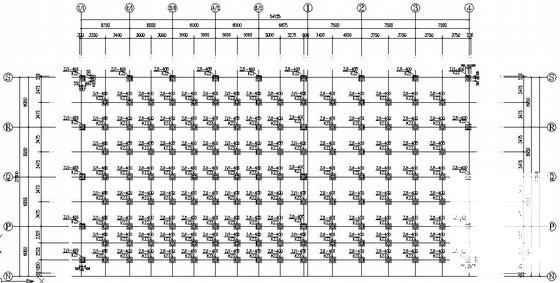

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
