一份带吊车门式钢架结构单层厂房CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构, 钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 抗震设防烈度：抗震不设防
• 风压：0.45kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：26张
• 设计年代：近代

附件详情

单层带吊车浮选厂房，门式钢架结构。双坡单跨，单跨跨度为18m，柱距6m，总长度为78m。包括：结构设计总说明，建筑设计总说明，基础 平面布置图 ，设备基础平面图，钢平台结构平面图，厂房结构平面图，屋面支撑布置图等共计26张图纸。

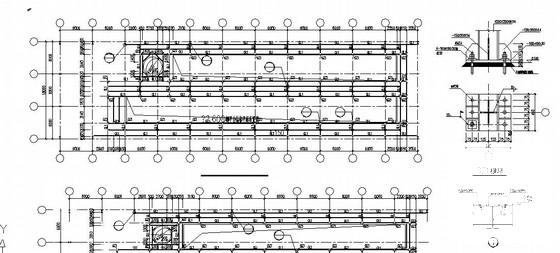

第 1 张图

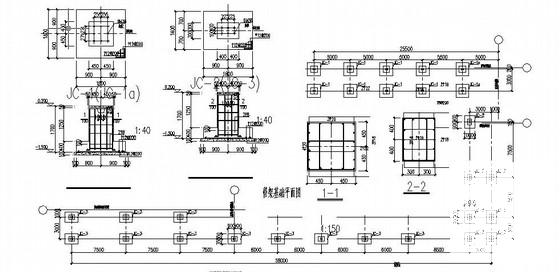

第 2 张图

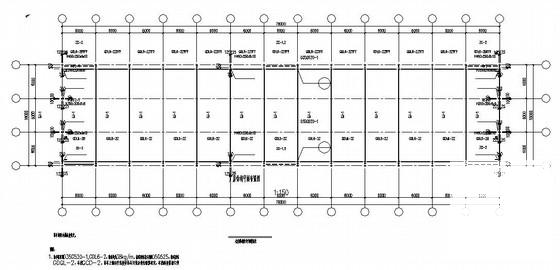

第 3 张图

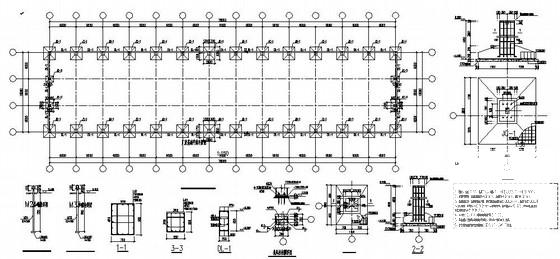

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
