[CAD]重钢格构柱单层门式钢架结构厂房结构设计图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.90kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

附件详情：该项目是单层门式钢架结构厂房项目，内设一部起重量为30吨的地操桥式吊车，独立基础，抗震设防烈度为7度，基本风压为0.9。

该资料包含：施工结构说明图、通用结构节点大样图、基础 平面布置图 、屋面檩条布置图、吊车梁布置图、柱间支撑布置图等15张图。

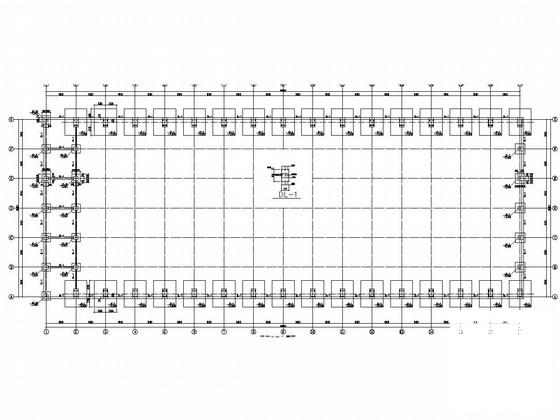

基础平面布置图

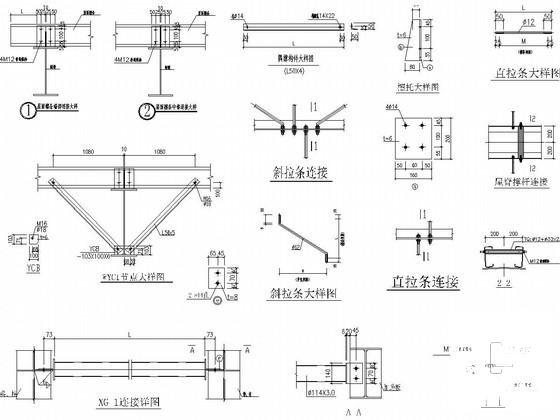

通用结构节点大样图_dwg-Model

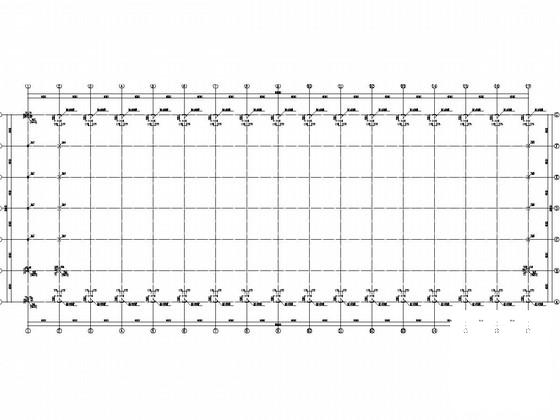

预埋锚栓布置图

第 1 张图

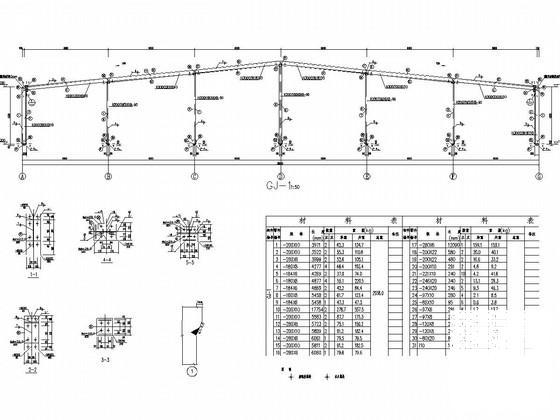

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
