[CAD]189X108多跨重型格构式厂房结构图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 结构最大跨度：30m
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：26张
• 设计年代：近代

附件详情

某重型多跨双层起重格构式钢结构厂房，厂房总长度189米，总宽度235米，分别为两个四跨厂房，中间带一露天跨，最大跨度30米，最大起重吨位75吨，双层吊车。本套图为全套结构图，含结构设计总说明、基础图、刚架详图、格构柱详图、吊车梁系统图、柱间支撑详图、钢架及屋面支撑布置图、屋面、墙面檩条布置图。

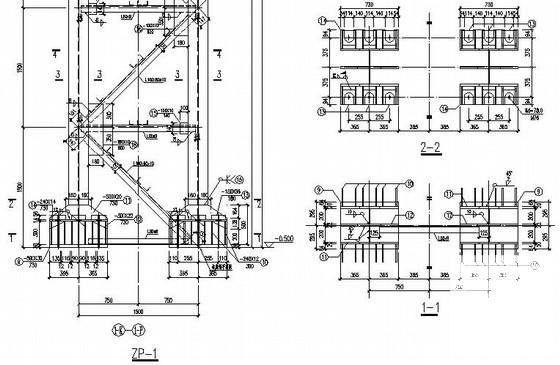

第 1 张图

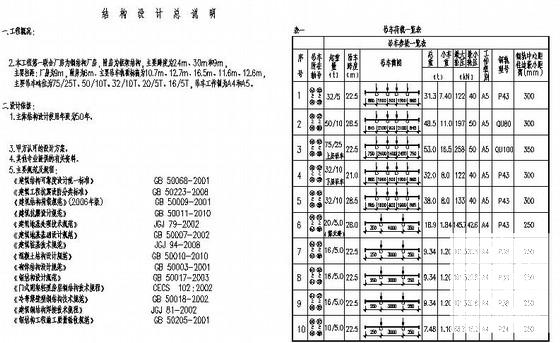

第 2 张图

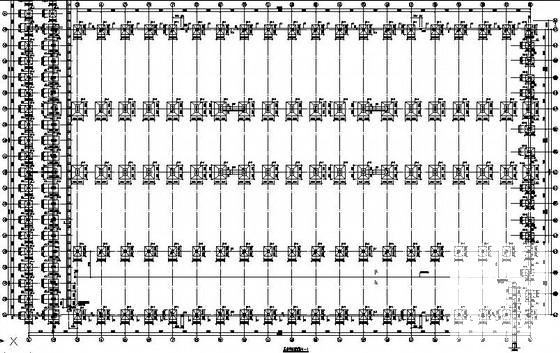

第 3 张图

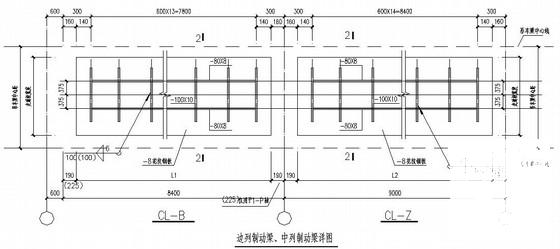

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
