一份单层门式刚架结构厂房结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：21张
• 设计年代：近代

附件详情

该项目为山东某新建厂房，厂房地上一层门式刚架结构，基础为柱下独立基础，6度设防。

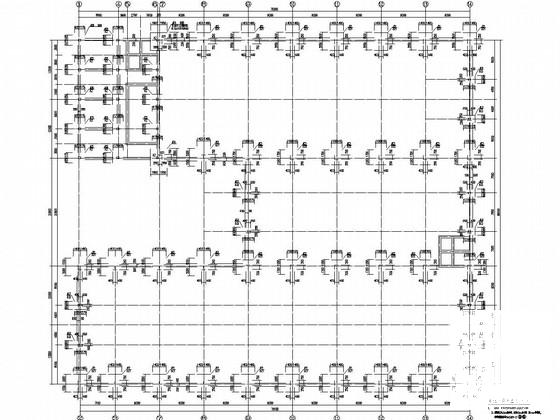

该资料包含： 结构设计说明 、钢 结构设计说明 、基础平面布置图、基础详图、柱脚锚栓平面布置图、墙梁立面布置图、钢吊车梁及抗风柱平面布置图、屋面檩条 平面布置图 、屋面构件布置图、柱间支撑立面图、柱、梁平法施工图、 节点详图 等共21张图纸。

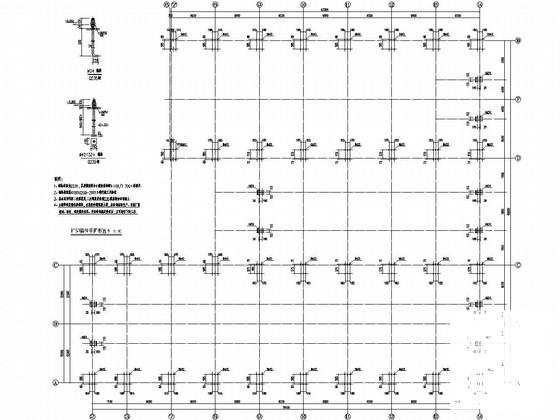

柱脚锚栓平面布置图

钢吊车梁及抗风柱平面布置图

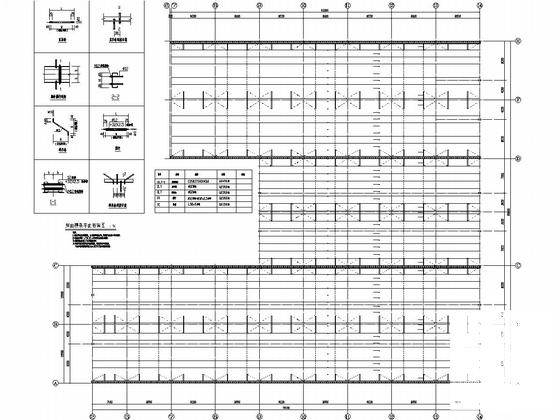

屋面檩条平面布置图

GWJ-1（左）

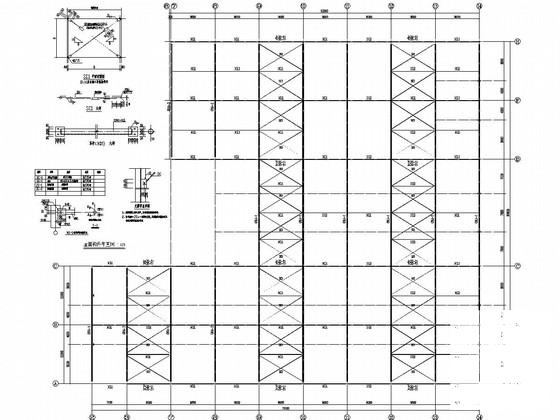

屋面构件布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
