一份单层门式钢架结构电气公司厂房CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 建筑地上层数：1 层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：18m
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.70kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目是单层门式钢架结构电气有限公司厂房项目，基础为独立基础，抗震设防烈度为7度。
包括：结构设计总说明，基础平面布置图，地脚螺栓 平面布置图 ，锚栓详图，屋面结构布置图，钢梁连接大样图，线墙 架布置图，雨蓬做法大样，屋面檩条布置图等共计14张图纸。
。

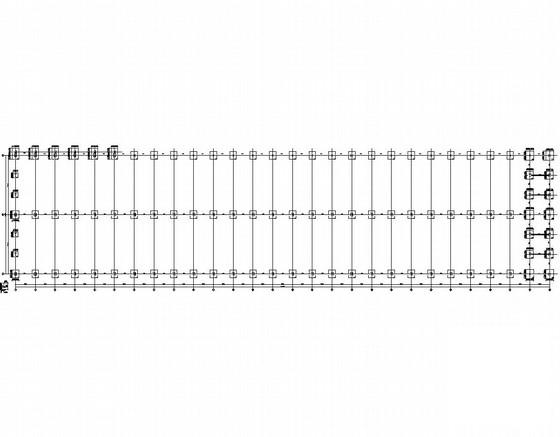

地脚螺栓平面布置图

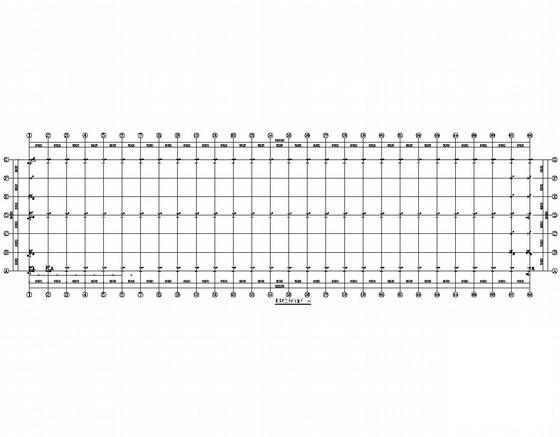

屋面结构布置图

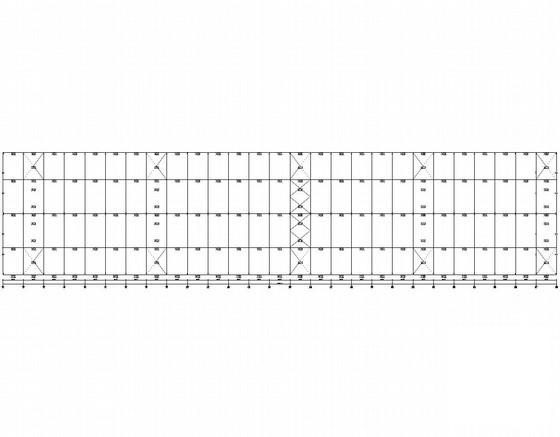

线墙架布置图

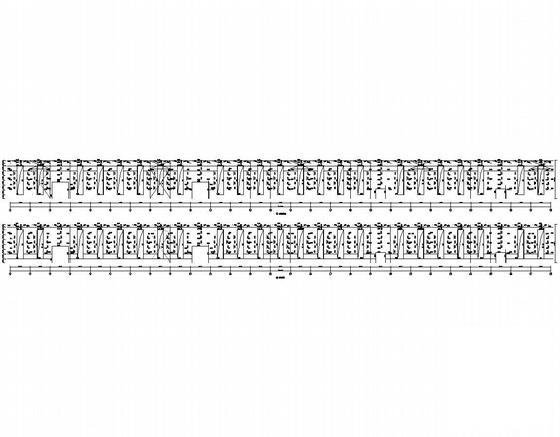

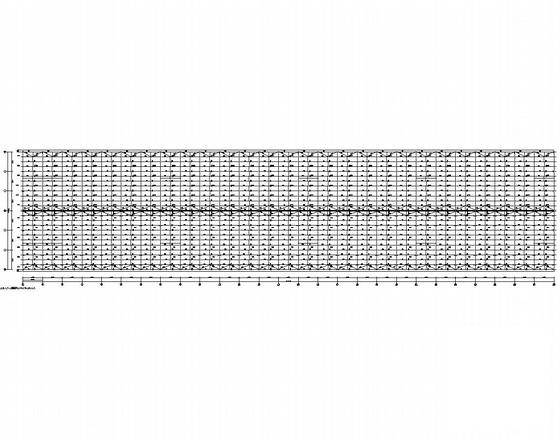

屋面檩条布置图

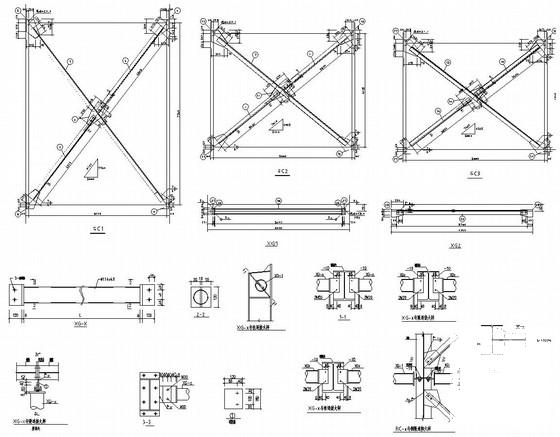

柱连接大样图
