一份门式轻型钢结构单层厂房结构CAD施工图纸（条形基础）(平面布置图)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：21m
• 抗震设防烈度：8度抗震
• 风压：0.55kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

该项目为碳化硅专用微粉机修车间，及备件间，起重量3吨,单层门式刚架.建筑南北宽42.8米,东西长145.2米,建筑总高11.82米,建筑面积8842.56平方米。该项目地基采用天然地基，基础至于未经扰动的卵石层上，承载力特征值350KPa。墙下柱下独基采用C25混凝土，条形基础采用C20混凝土。
全套图纸13张，包括柱脚平面图、基础详图、地脚螺栓平面布置图、无门檩条/拉条布置图、屋面支撑 平面布置图 、GJ-1、轴线墙架布置图、节点大样等。

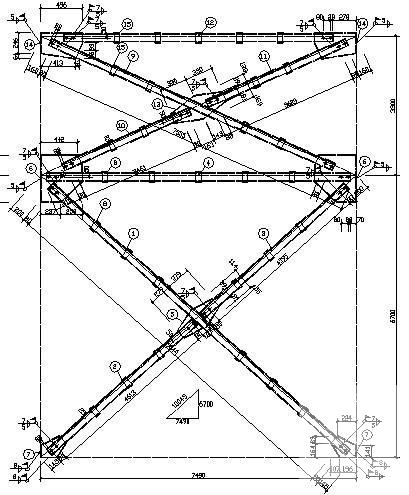

第 1 张图

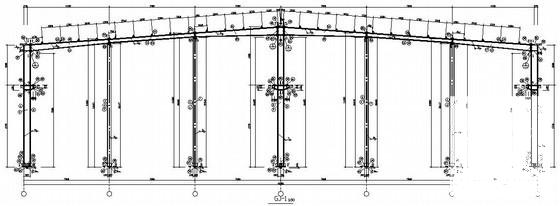

第 2 张图

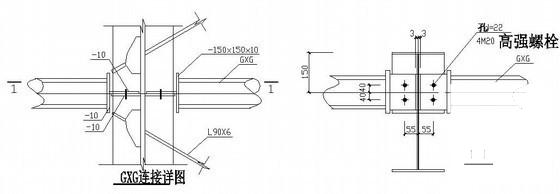

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
