一份168米跨222米长门式刚架厂房结构CAD施工图纸（条形基础）(平面布置图)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 参考图纸：11张

附件详情

基础平面布置图、墙下条基平面布置图、地脚螺栓平面布置图、屋面构件及支撑结构布置图、吊车梁 平面布置图 、屋面檩条布置图、墙架布置图、GJ详图共11张图纸。

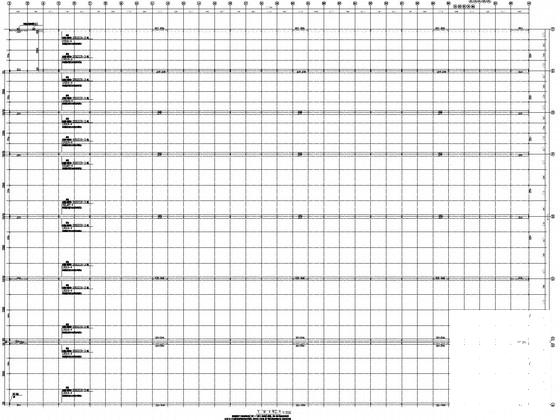

基础平面布置图

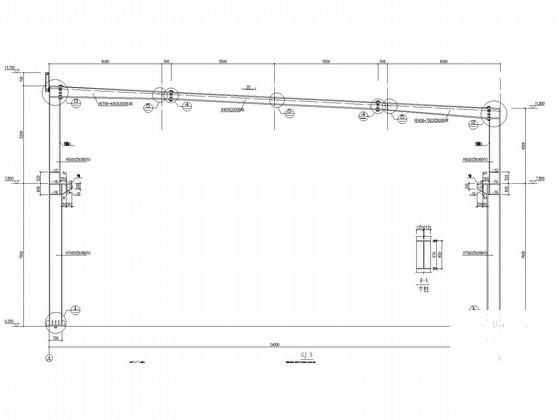

GJ-2详图

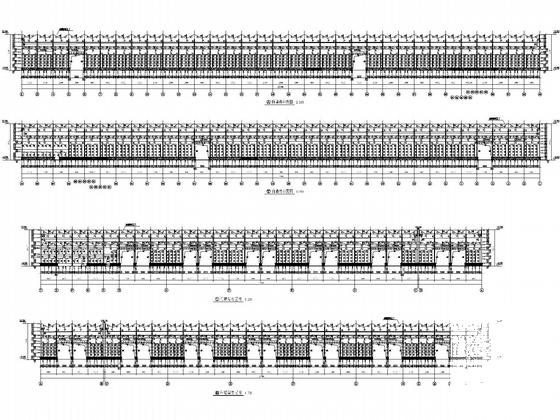

墙架布置图

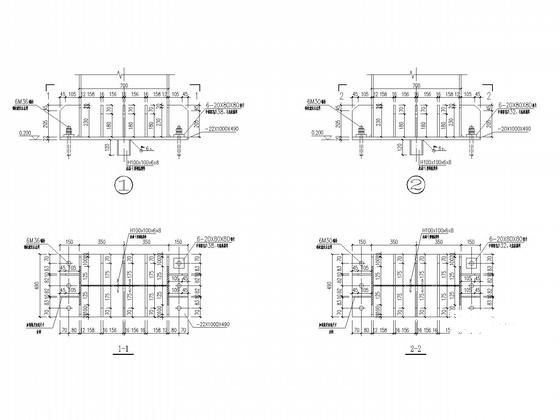

节点详图

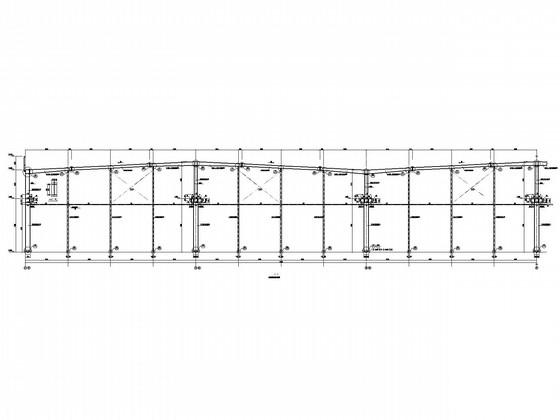

吊车梁平面布置图
