一份门式刚架工业厂房结构CAD施工图纸(局部2层独立基础)(平面布置图)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 结构最大跨度：27m
• 抗震设防烈度：7度抗震
• 风压：0.63kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：20张
• 设计年代：近代

附件详情

这份参考资料包括：结构设计总说明、挖孔灌注桩说明、基础及挖孔桩平面布置图、基础梁平面布置图、锚栓布置图、刚架及屋面支撑平面布置图、柱间支撑布置图、屋面檩条布置图、墙梁布置图、吊车梁 平面布置图 、刚架 节点图 、门厅、雨篷结构、办公平台二层结构 卫生间、配电房结构及楼梯结构图等共20张。

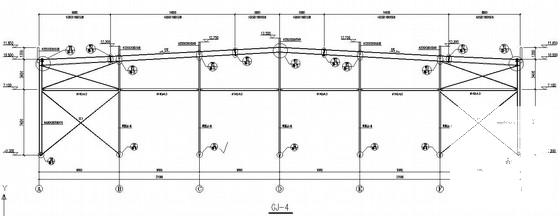

第 1 张图

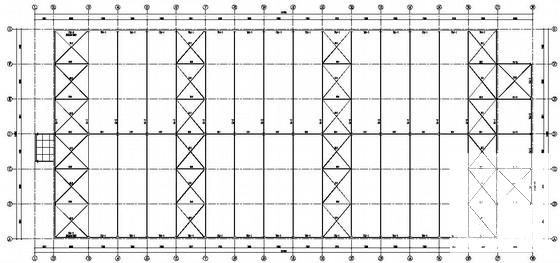

第 2 张图

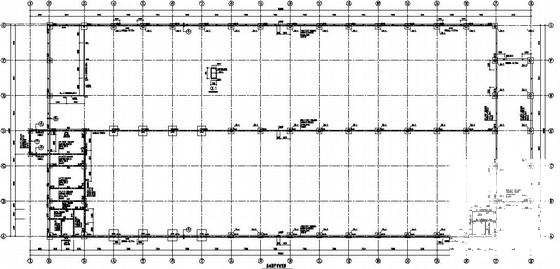

第 3 张图

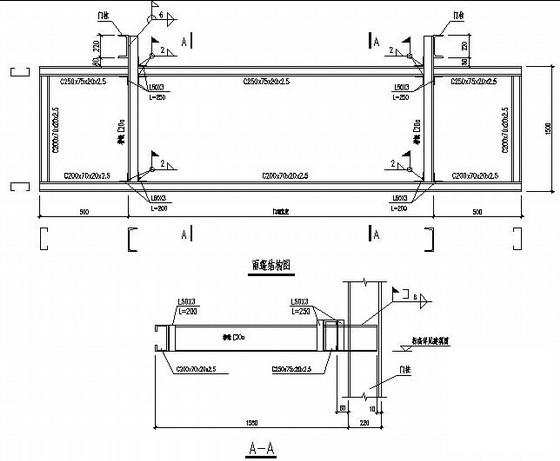

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
