一份单层独立基础门式刚架挤奶厅结构CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：农业建筑
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：三级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

本图纸为单层的门式刚架挤奶厅的结构施工图，该项目为钢结构，刚架采用实腹刚架，地基基础采用独立基础，7度抗震。
该资料包含： 结构设计说明 、基础平面图、地脚锚栓平面图、构件布置图、檩条布置图、楼板配筋图、钢架立面图等共13张图纸。
出图时间：近代.12。

地脚锚栓平面图

构件 平面布置图

屋面檩条布置图

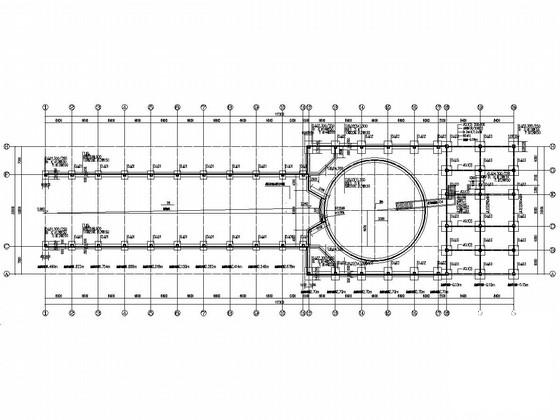

第 1 张图

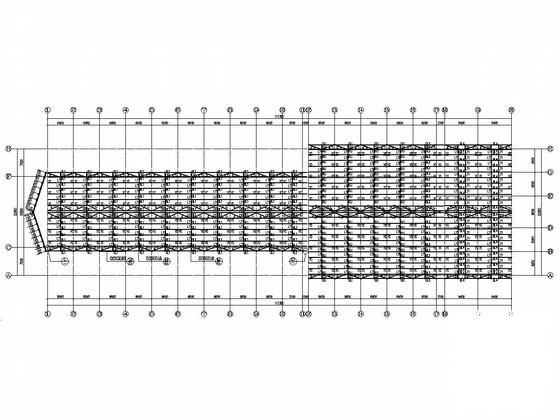

第 2 张图

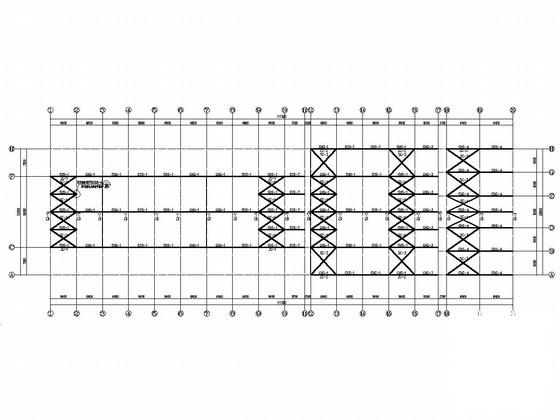

第 3 张图

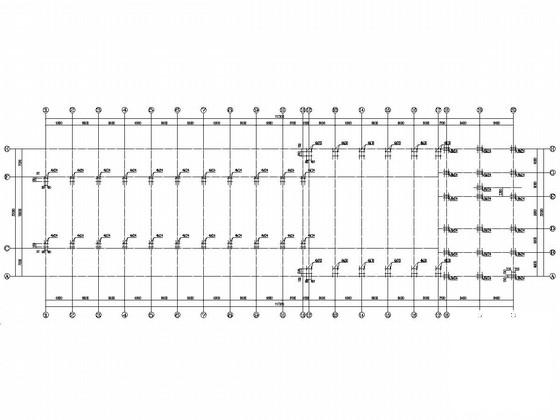

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
