【图集】某门式刚架轻型单层钢结构厂房节点套图图集

工程为单层钢结构厂房，跨度为 10+16+24+16 m，柱距为 9@8m+7m ，屋面采用 压型钢板+保温棉 ，墙面采用 压型钢板 ，基础采用 砼 。
1. 按重要性分类，该项目安全等级为 二 级。
2. 该项目主体结构设计使用年限为 50 年。
3. 该项目建筑抗震设防类别为 丙 类，抗震设防烈度为 6 度，设计基本加速度为 0.05 g； 所在场地设计地震分组为第 一 组，场地土类别为 三 类。
4. 广州 地区基本风压为 0.5 KN/m?，地面粗糙度为 B 类，刚架、檩条、墙梁及围护 结构体型系数按《门式刚架轻型房屋钢结构技术规程》（CECS 102:2002）。

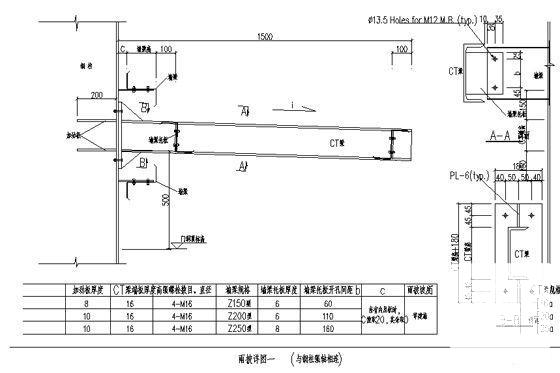

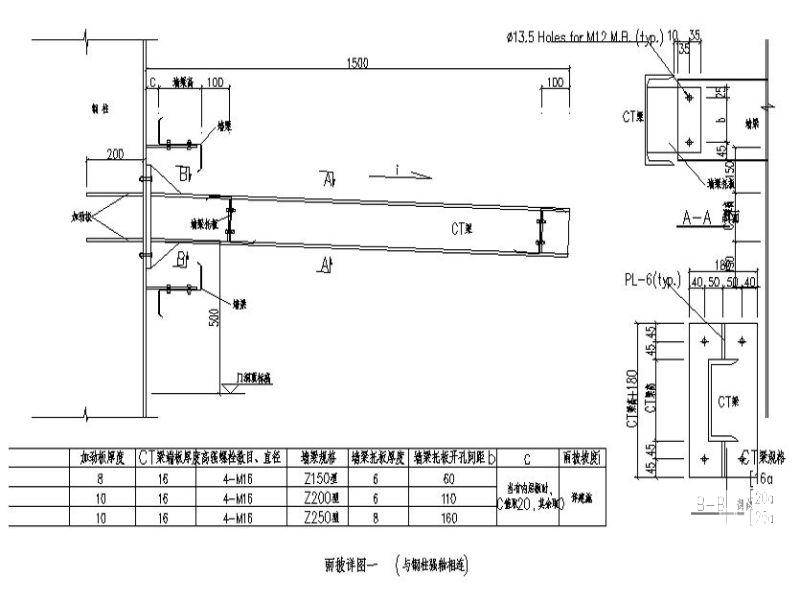

雨披详图一

门楣、门柱结合详图三

墙梁搭接节点详图

拉条与檩条连接详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
