一份局部3层三联跨门式刚架厂房结构CAD施工图纸（独立基础）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 参考图纸：17张

附件详情

该项目为单层钢结构门式刚架厂房，局部多层，跨度为114m,柱距为6.2m.内设额定起重量为5吨、工作级别为A5的单梁吊车1台,屋面采用彩钢板,墙面采用彩钢板.基础采用C25.
该资料包含：
钢 结构设计说明 、桩基设计说明和大样详图、桩基平面布置图、地梁承台平面布置图、预制板结构平面布置图、柱网及吊车梁平面布置图、屋面檩条平面布置图、屋面支撑 平面布置图 、柱间支撑布置图、墙面檩条布置图、刚架剖面图、主结构 节点详图 、楼梯结构大样图、承台大样图、次结构 节点详图 、局部刚架立面图、屋面结构平面图、吊车梁详图共17张图纸。

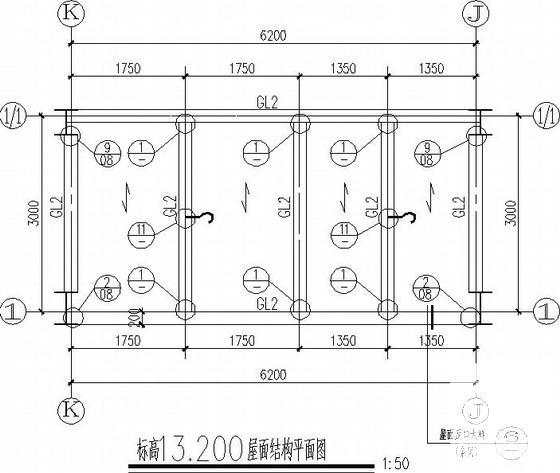

第 1 张图

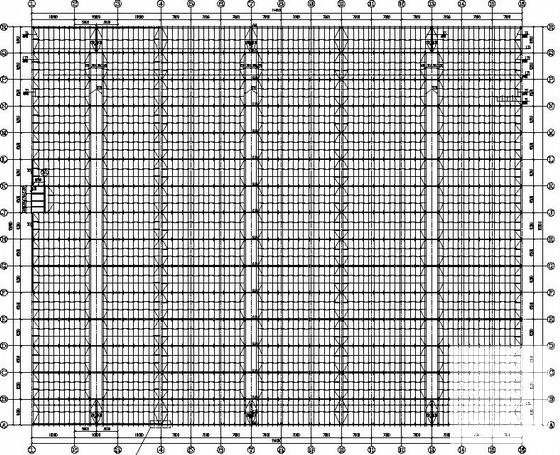

第 2 张图

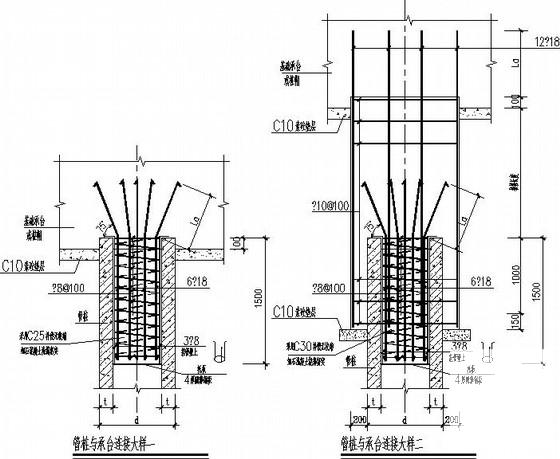

第 3 张图

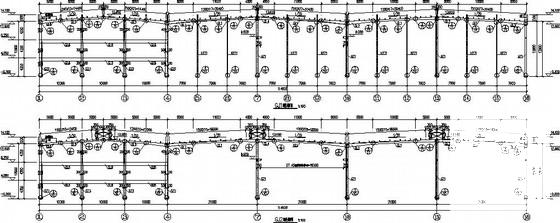

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
