一份19.5米跨门式刚架仓库结构CAD施工图纸（独立基础）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：9张

附件详情

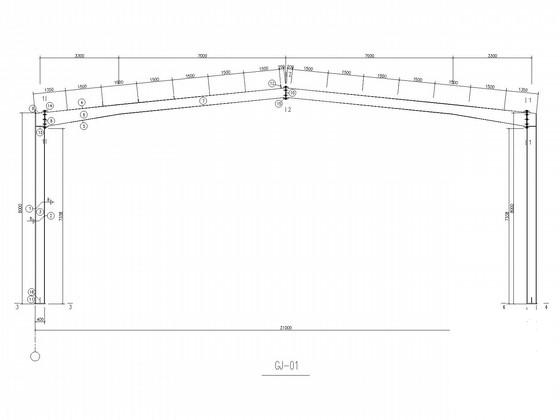

钢结构设计施工说明、基础平面图、柱平面图、钢梁底砼梁配筋图、GJ、屋面支撑、系杆布置图、支撑节点、屋面檩条、拉条及隅撑布置图共9张图纸。

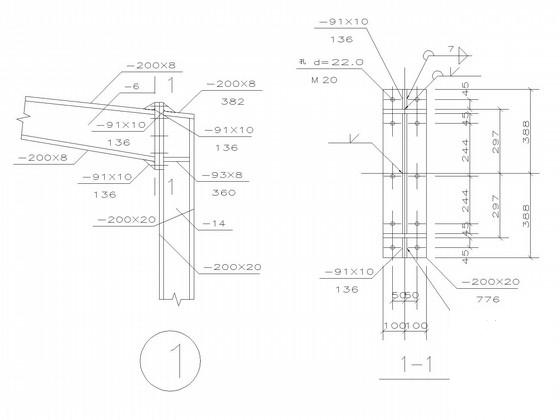

刚架节点

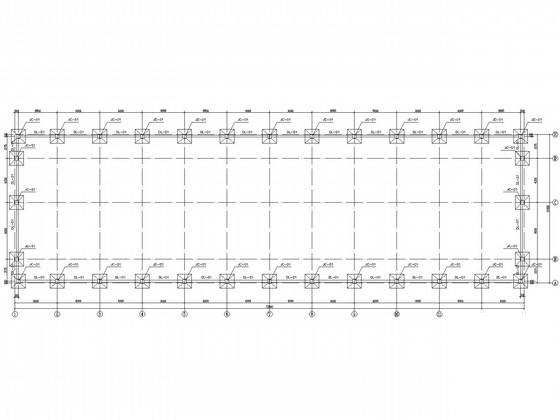

基础 平面布置图

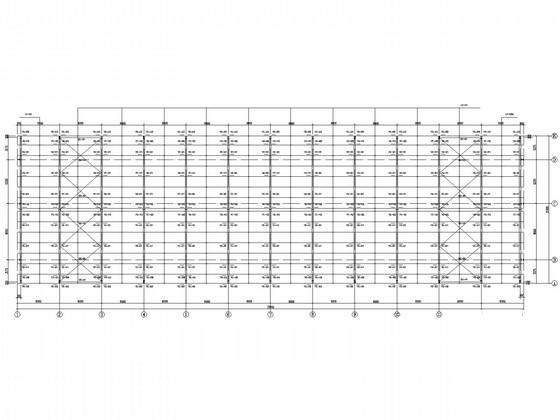

屋面结构布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
