一份单层框架结构城市广场改造加固结构CAD施工图纸(柱下独立基础)

rtjhjknn · 发表于 2020-3-7 21:04:30

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：商业
建筑高度类型：单层建筑
建筑地上层数：1层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
基础形式：条形基础, 独立基础
结构安全等级：二级
地基基础设计等级：甲级
抗震设防烈度：6度抗震
风压：0.55kN/平方米
雪压：0.50kN/平方米
地下室功能：商业
参考图纸：20张
设计年代：近代

附件详情

该项目为城市广场，位于辽宁省，地下一层,地上一层，局部夹层，采用框架结构.，该项目建成后未进行装饰使用，现应建设单位要求修改。基础形式：采用柱下独立基础,条形基础和地下室防水构造底板基础,地下一层层高 5.800米;地上一层层高 5.300米地上一层局部层高 6.200米，7.000米，7.800米，8.600米。梁、板、柱、墙现浇。地上一层局部设夹层。
主要的建筑改造如下：（1）在原有建筑边缘新建五个楼梯；（2）删除原有建筑内部分楼梯；（3）增加挡土墙；（4）增加集水坑；（5）部分管井位置变化。
该资料包含：结构设计总说明，加固技术说明，基础加固大样图，中庭改造做法，钢夹层加固图，小屋面加固图，楼梯结构图等共计20张图。
分享投稿时间：近几年

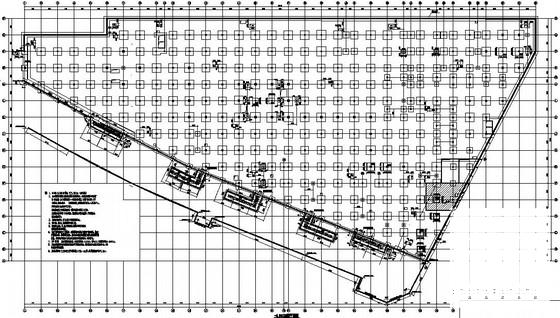

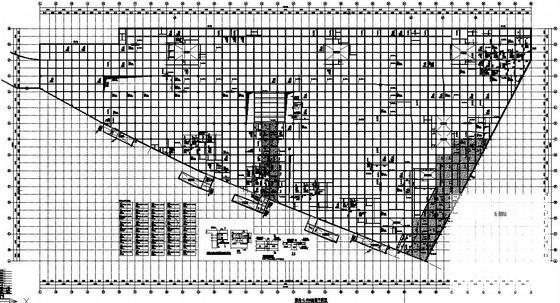

一层-0.050加固平面图

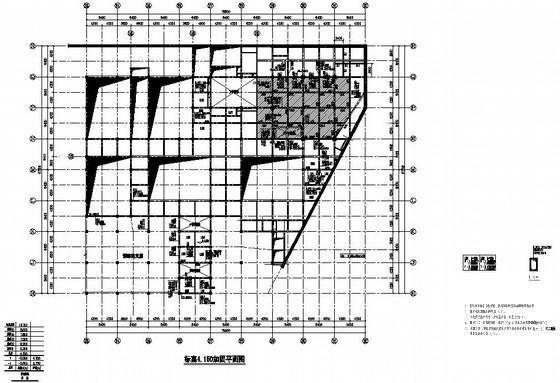

夹层标高4.150加固平面图

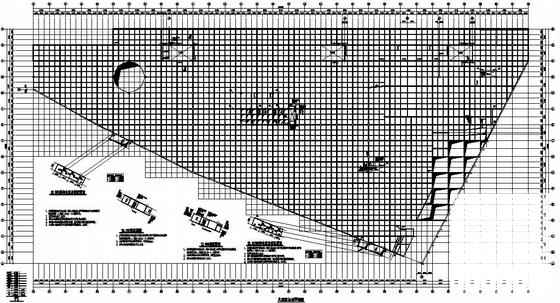

大屋面加固平面图

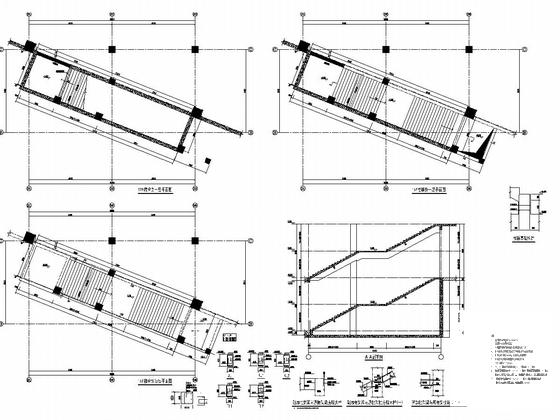

楼梯加固图

小屋面加固图
