[CAD]5层框架结构附属中学宿舍楼结构图纸）(柱下独立基础)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：23张
• 设计年代：近代

附件详情

该项目是山东某中学宿舍楼项目，地上五层，无地下室，框架结构，采用柱下独立基础及筏形基础，基础设计等级为丙级，抗震设防烈度为7度，场地为Ⅲ类。
该资料包含： 结构设计说明 ，基础平面布置图，拉梁配筋平面图，框架柱 平面布置图 ，框架柱柱表，梁配筋平面图，楼面板配筋平面图， 楼梯详图 ，大样图等共计23张图。
出图时间：近代.5月。

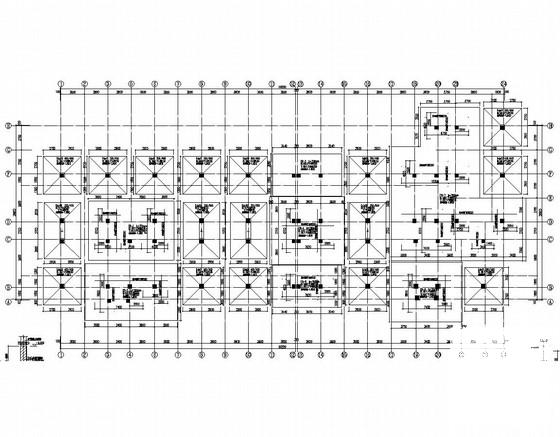

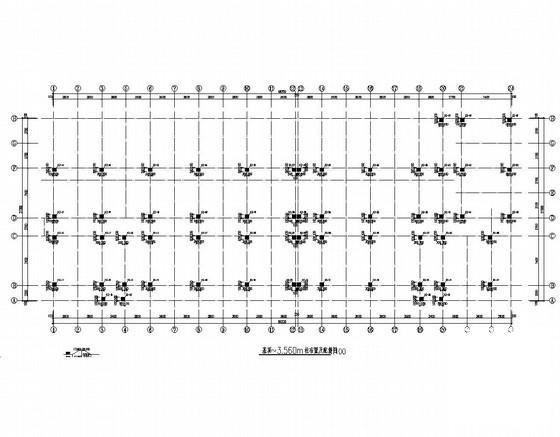

柱布置图

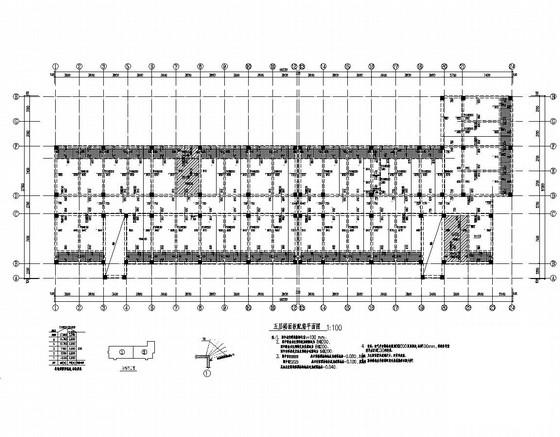

梁配筋图

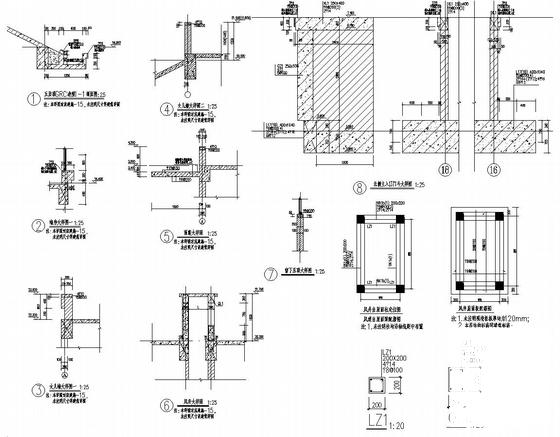

大样图

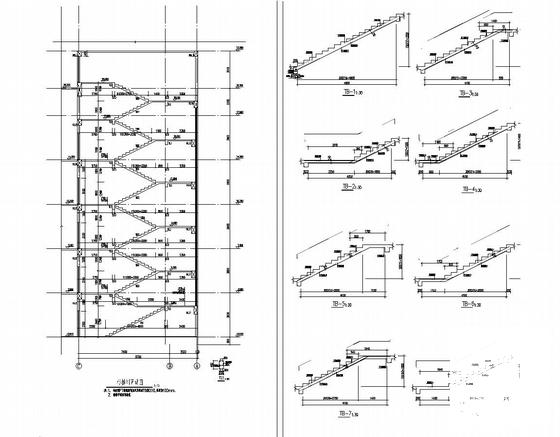

楼梯图

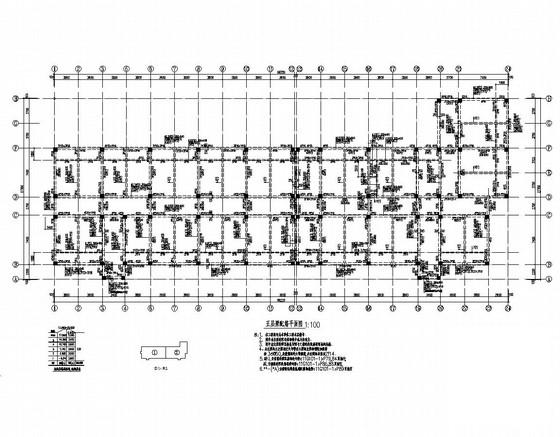

板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-3 13:05:56上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
