一份独立基础框架结构厂区宿舍楼结构设计CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 参考图纸：12张

附件详情

结构设计总说明、预应力钢筋混凝土管桩施工说明、钢筋混凝土结构平面整体表示法梁构造通用图说明、基础平面图、基础层梁钢筋图、-1-4结构层墙柱轴线定位及截面变化图、梁钢筋图、板钢筋图、楼梯节点共12张图纸。

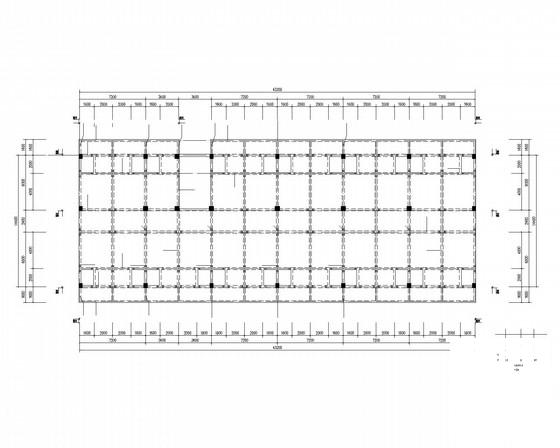

基础层梁钢筋图

梁钢筋图

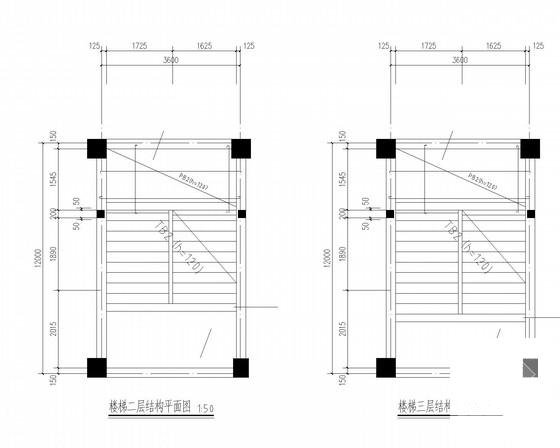

楼梯结构平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
