一份3层框架结构别墅结构CAD施工图纸（独立基础）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

该项目是江西某职工安置房管理用房项目，三层框架结构别墅，独立基础，基础设计等级为丙类，抗震设防烈度为6度，场地为Ⅱ类。

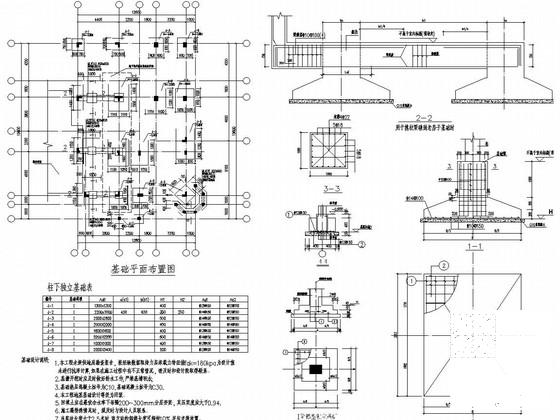

包括：结构设计总说明，基础 平面布置图 ，基础大样，基础梁配筋平面图，地下室底板配筋平面图，地下室柱平面定位，梁配筋平面图，板配筋平面图，楼梯剖面，节点大样等共计11张图。
5月。

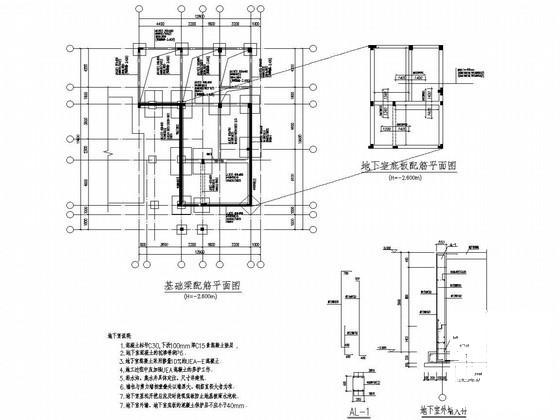

基础梁配筋平面图

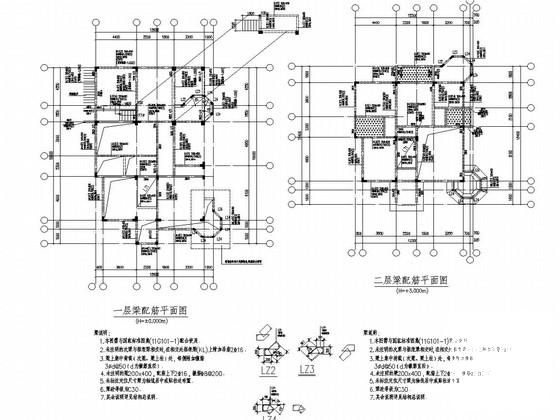

一层梁配筋平面图

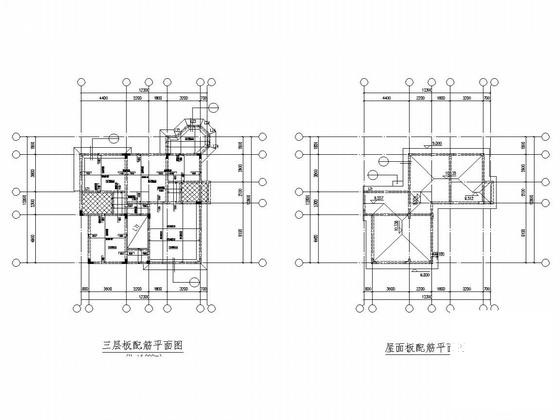

板配筋图

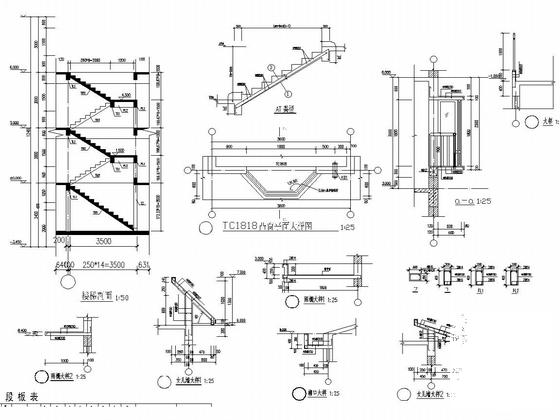

楼梯详图

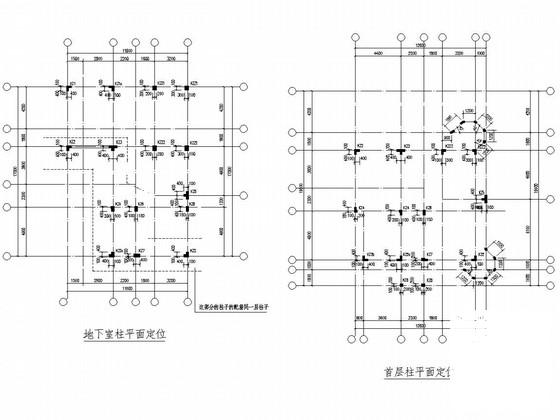

地下室柱平面定位

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
