一份独立基础圆形天井框架结构商场结构CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 参考图纸：6张

附件详情

基础平法施工图、基础联系梁平法施工图、柱、墙平法施工图、梁平法施工图、坡屋面梁平法施工图、板施工图、过梁平法施工图工6张图纸。

基础平法施工图

梁平法施工图

柱、墙平法施工图

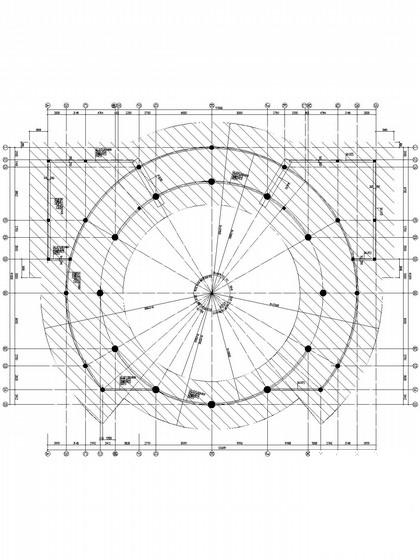

第 1 张图

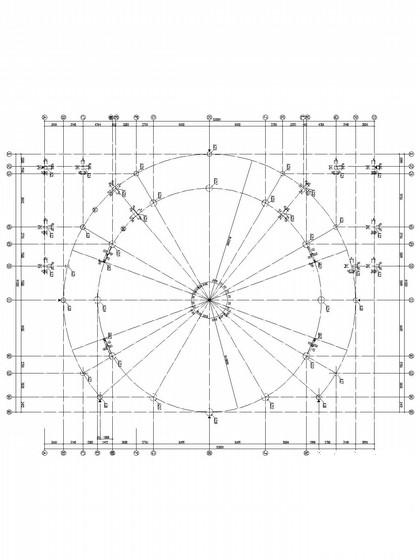

第 2 张图

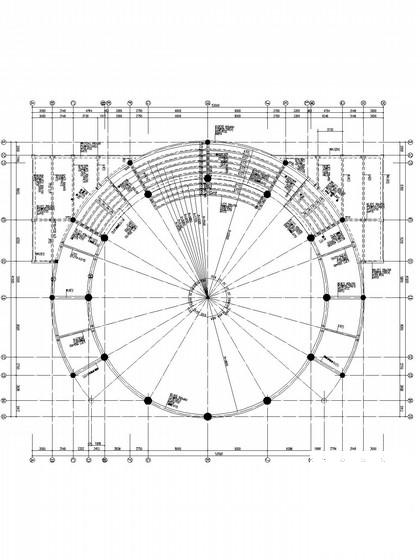

第 3 张图

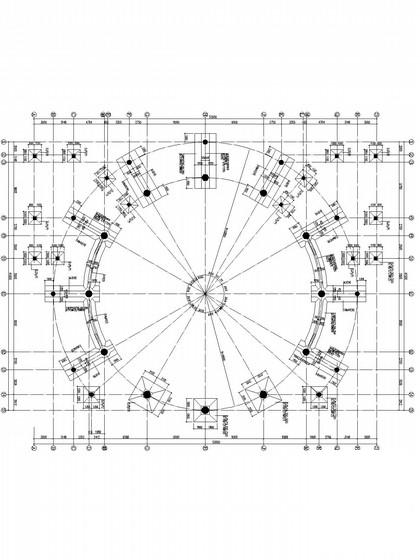

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
