一份框架结构高速公路收费站结构CAD施工图纸（独立基础）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：排架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 风压：0.30kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：7张

附件详情

钢结构设计总说明、柱脚平面布置图、结构平面布置图、框架结构立面布置图、围护 平面布置图 、 节点详图 共7张图纸。

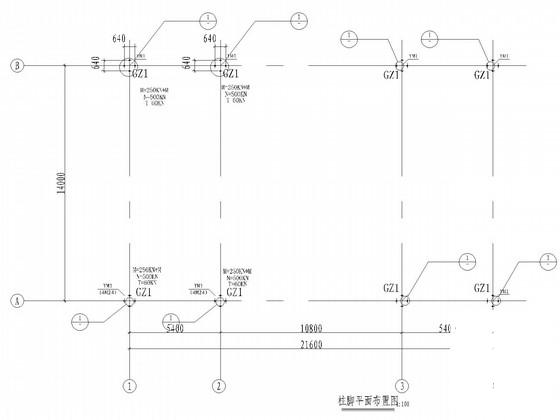

柱脚平面布置图

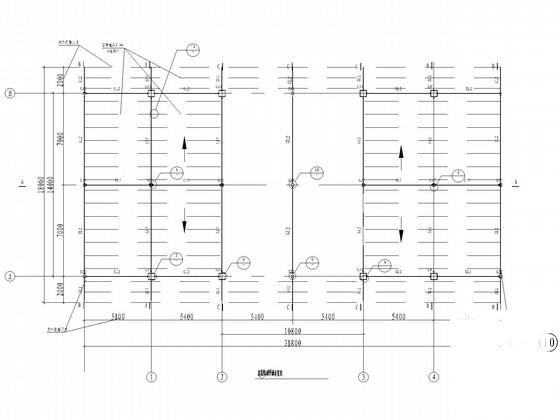

结构平面布置图

屋脊节点

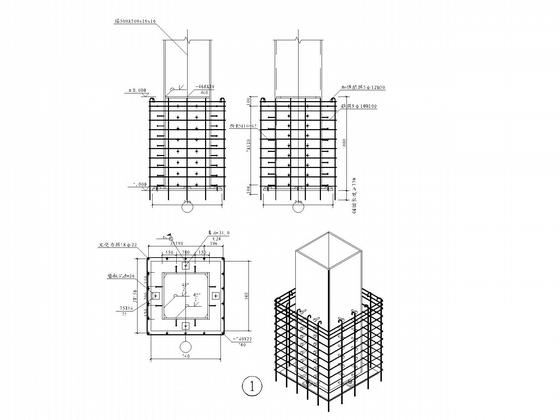

节点

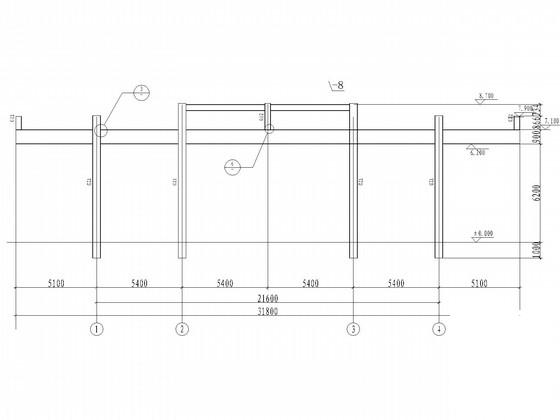

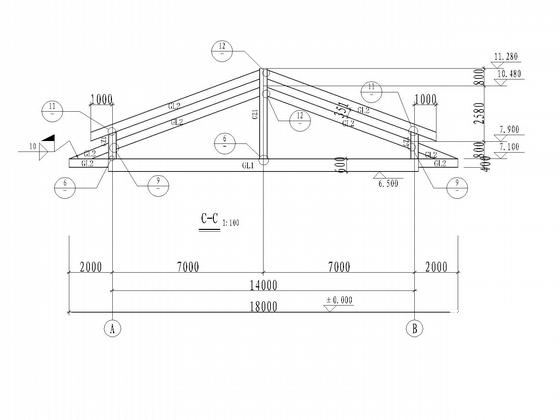

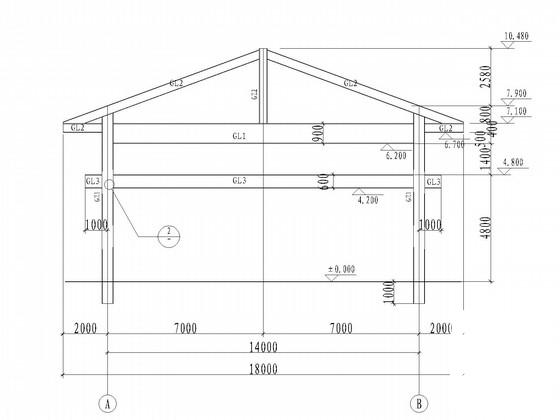

框架结构立面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
