建筑类别：医疗
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：8度抗震
-
参考图纸：15张
附件详情
结构设计总说明、基础
平面布置图
、柱平法施工图、楼板模板配筋图、梁平法施工图、屋面楼板模板配筋图、屋面梁平法施工图、阅览室夹层梁平法施工图、阅览室夹层楼板模板配筋图、斜屋面配筋图、

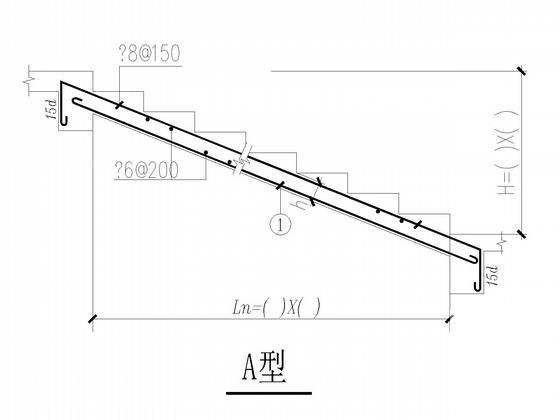

楼梯详图
共15张图纸。

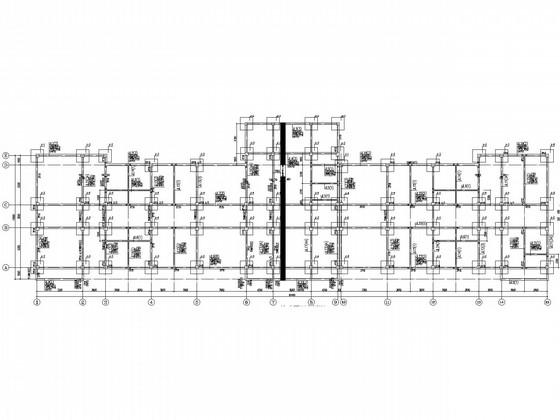

基础平面布置图

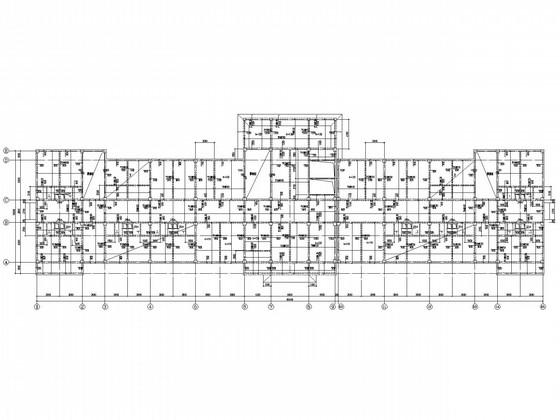

楼板模板配筋图
楼梯节点
节点详图

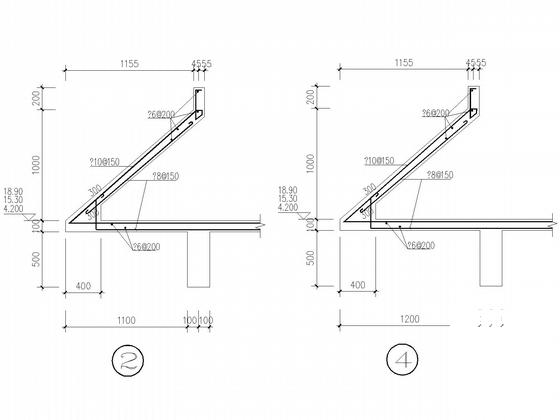

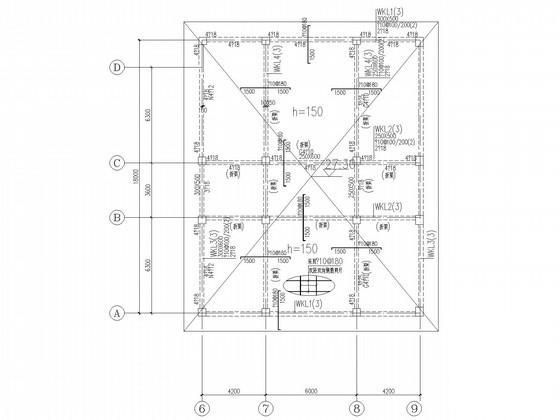

斜屋面配筋图

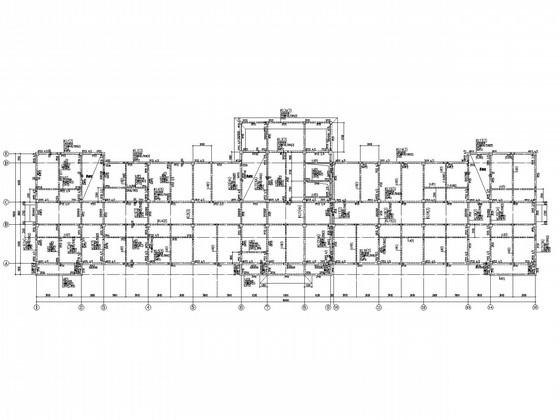

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
