一份两层框架结构独立基础小型欧式别墅结构CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 参考图纸：9张

附件详情

基础结构平面、柱定位、板配筋平面、梁配筋平面、屋面水平梁板配筋平面、屋面折梁折板配筋平面、基础梁配筋平面、结构模板平面、屋面水平模板平面、坡屋面模板平面、楼梯节点、基础节点共9张图纸。

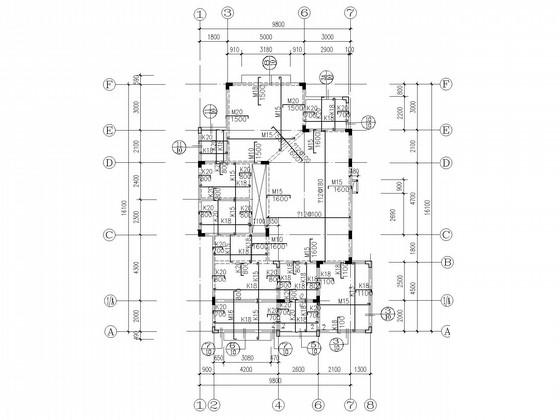

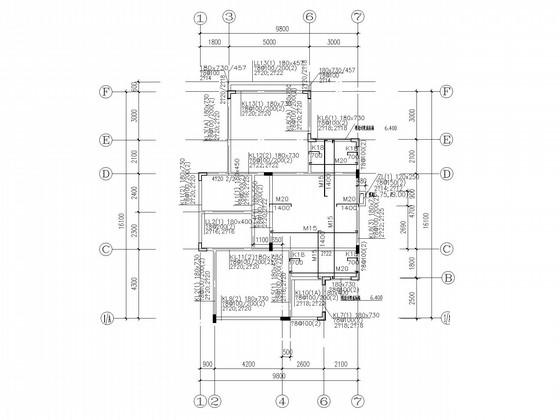

板配筋平面

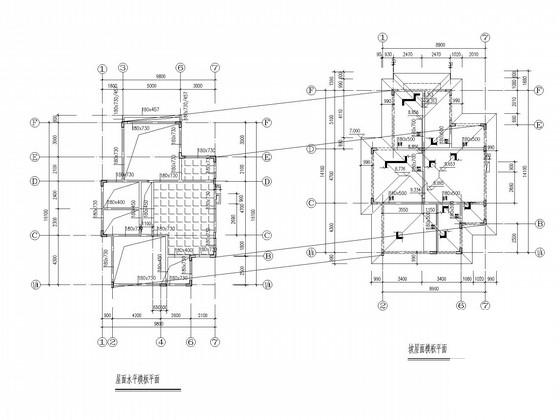

屋面水平模板平面

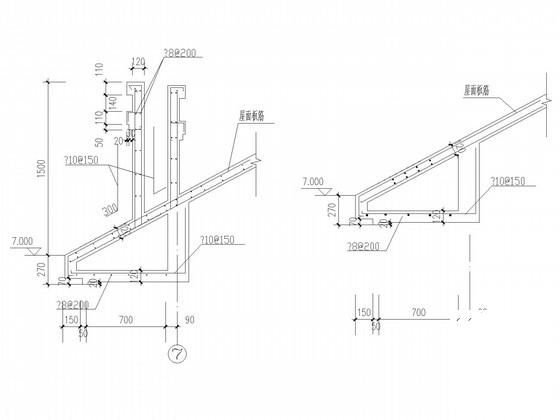

节点详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
