[CAD]两层钢结构骨架别墅建筑结构图纸(柱下独立基础)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：24张
• 设计年代：近代

附件详情

该项目是轻钢结构别墅项目，该项目为钢框架结构，地上2层，总建筑设计面积：223.80平方米，采用柱下独立基础，基础设计等级为丙级，抗震设防烈度为6度。
结构专业该资料包含：结构设计总说明，基础平面图，基础大样图，锚栓布置图，柱定位图，结构布置图，框架立面图，楼面板配筋图等共计16张图。

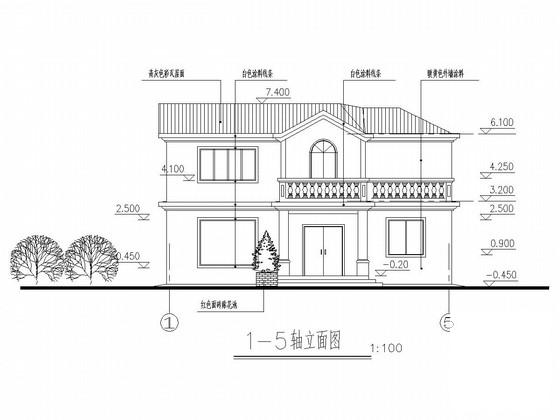

建筑专业该资料包含：建筑设计总说明，建筑用料表，装修做法明细表，平面图，平面尺寸详图，立面图，屋面俯视图、楼梯大样图等共计8张图。
分享投稿时间：近几年2月。

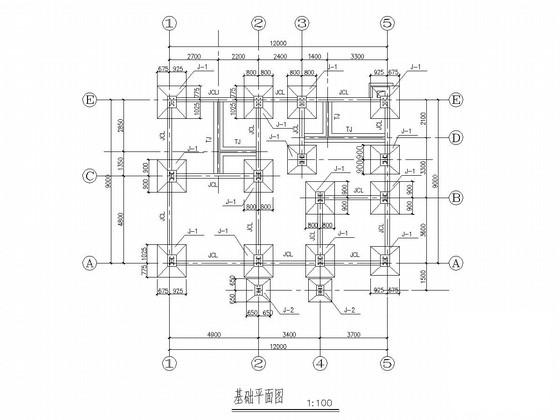

基础平面图

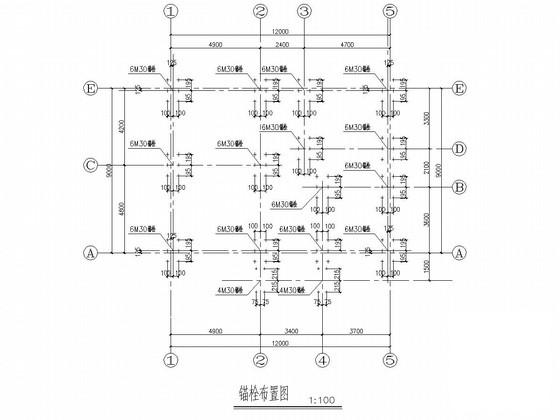

锚栓布置图

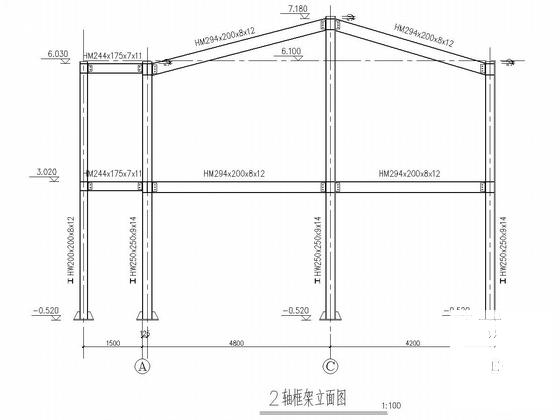

2轴框架立面图

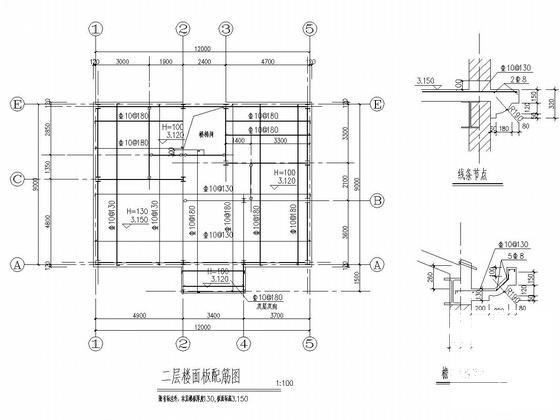

二层楼面板配筋图

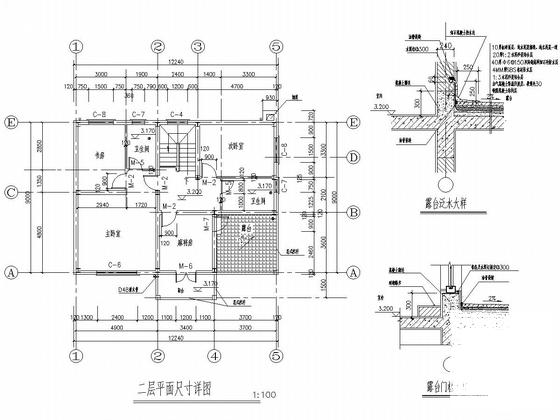

二层平面尺寸详图

屋面俯视图

二层结构布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
