建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
厂房建筑高度类型：多层厂房
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：轻钢结构
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.40kN/平方米
-
雪压：0.40kN/平方米
-
参考图纸：21张
-
设计年代：近代
附件详情
该项目是自行车产业园车间项目，地上2层，钢框架结构，总建筑设计面积：11139.38平方米，占地面积：5569.69平方米，基础形式为柱下独立基础，基础设计等级为丙级，抗震设防烈度为7度。
结构专业该资料包含：结构设计总说明，基础平面布置图，柱脚锚栓
平面布置图
，柱脚节点布置图，梁柱节点平面图，组合楼板布置图，屋面檩条、拉条布置图，屋面水平支撑布置图，梁柱节点详图，墙面构件布置图，屋面构件节点详图等共计14张图。

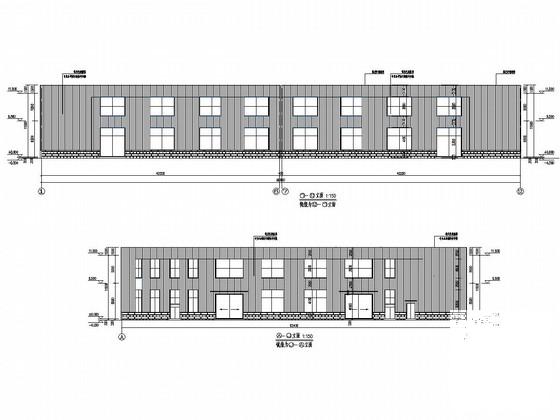

建筑专业该资料包含：建筑说明，平面图，立面图，剖面图，楼梯施工图、卫生间详图等共计7张图。
分享投稿时间：近几年

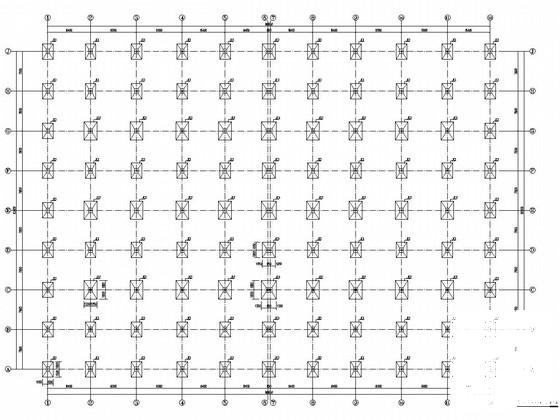

基础平面布置图

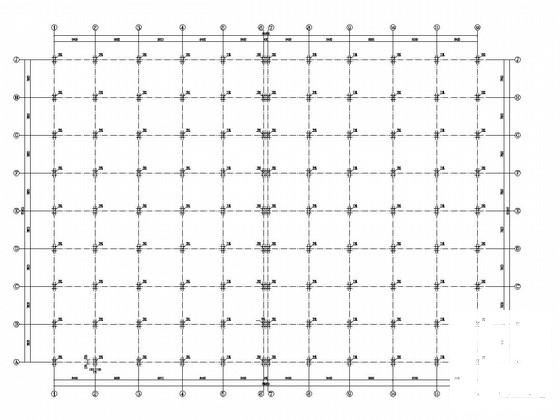

柱脚锚栓平面布置图

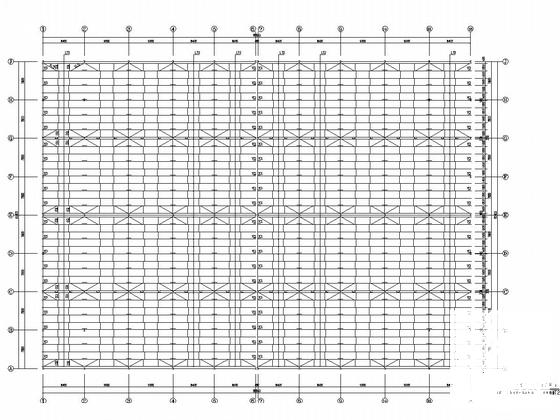

屋面檩条、拉条布置图

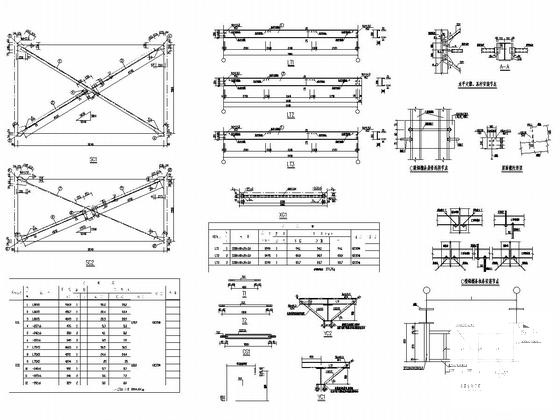

屋面构件节点详图

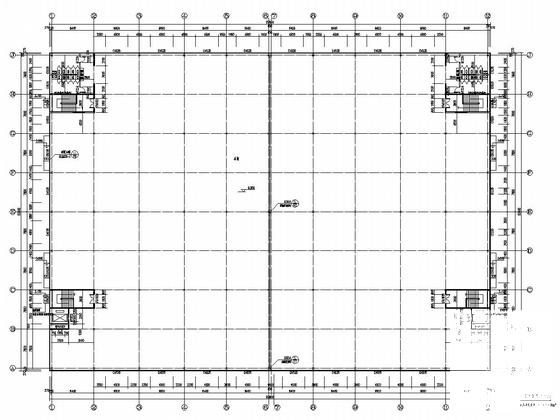

二层平面图
一层梁柱节点平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
